PICO开采于2015年3月，于2021年9月并入字节晋升VR相干业务线，之后接踵发布了多款PICO 4系列VR一体机。近期充电头网拿到了PICO一款20W快充充电器，家具配备单USB-C接口，维持5V3A、9V2.23A、12V1.67A三档固定电压输出，大约知足苹果多款机型平时快充需求。底下就随充电头网来一齐望望家具里面的用料和作念工。

PICO 20W快充充电器外不雅

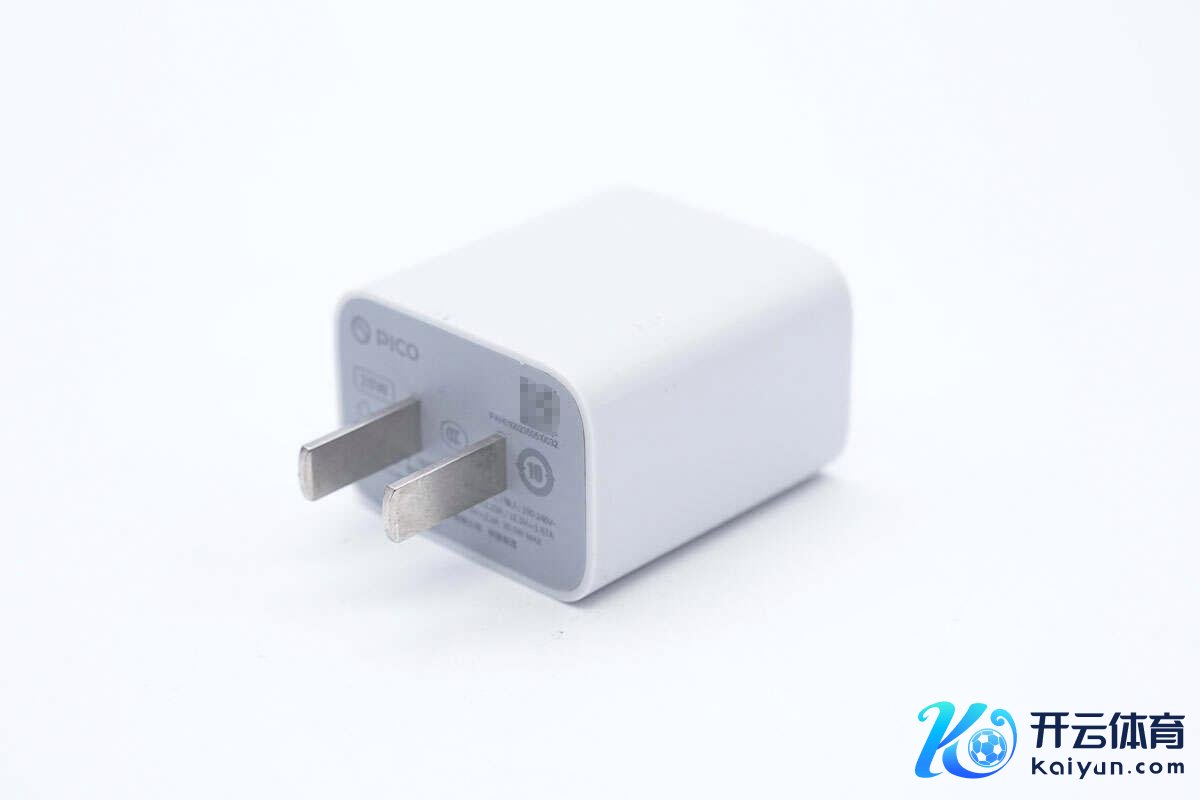

充电器为经典直板造型盘算推算，接纳PC阻燃材质塑料外壳，名义磨砂工艺处理，机身合座热诚偏灰，工整从简。

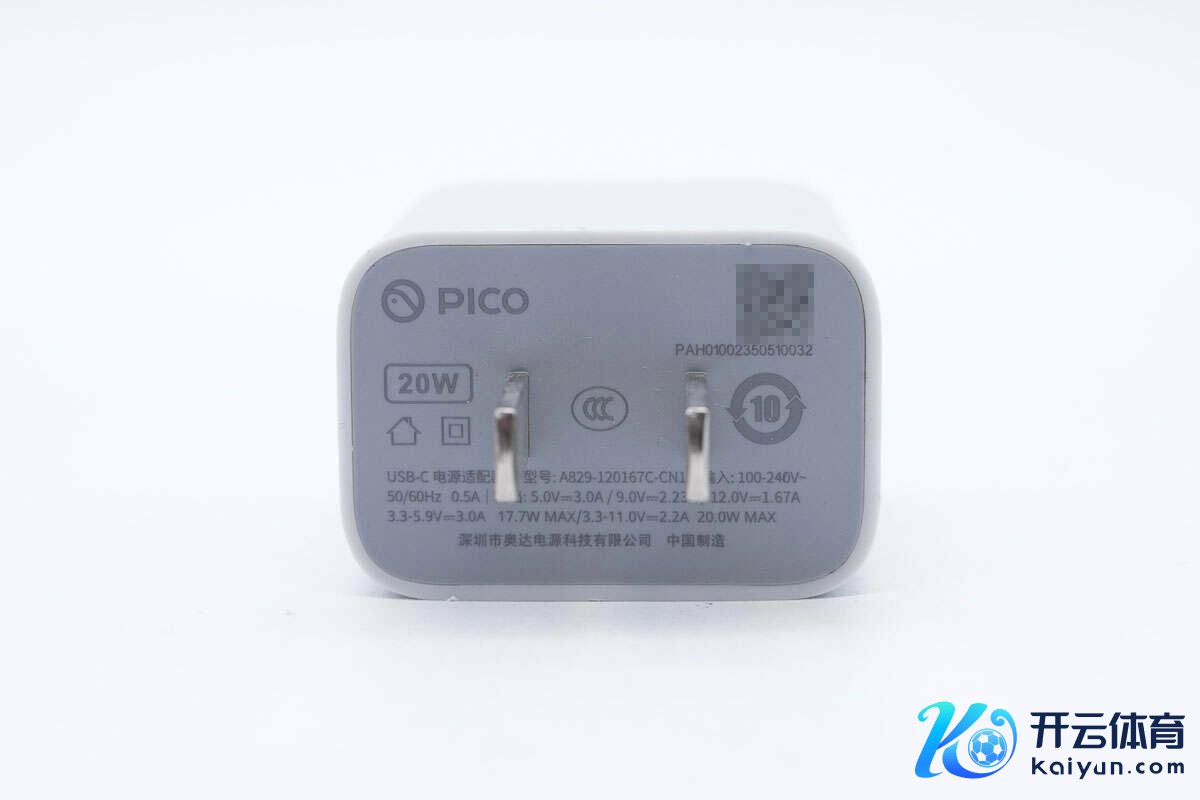

输入端外壳印有充电器参数信息。

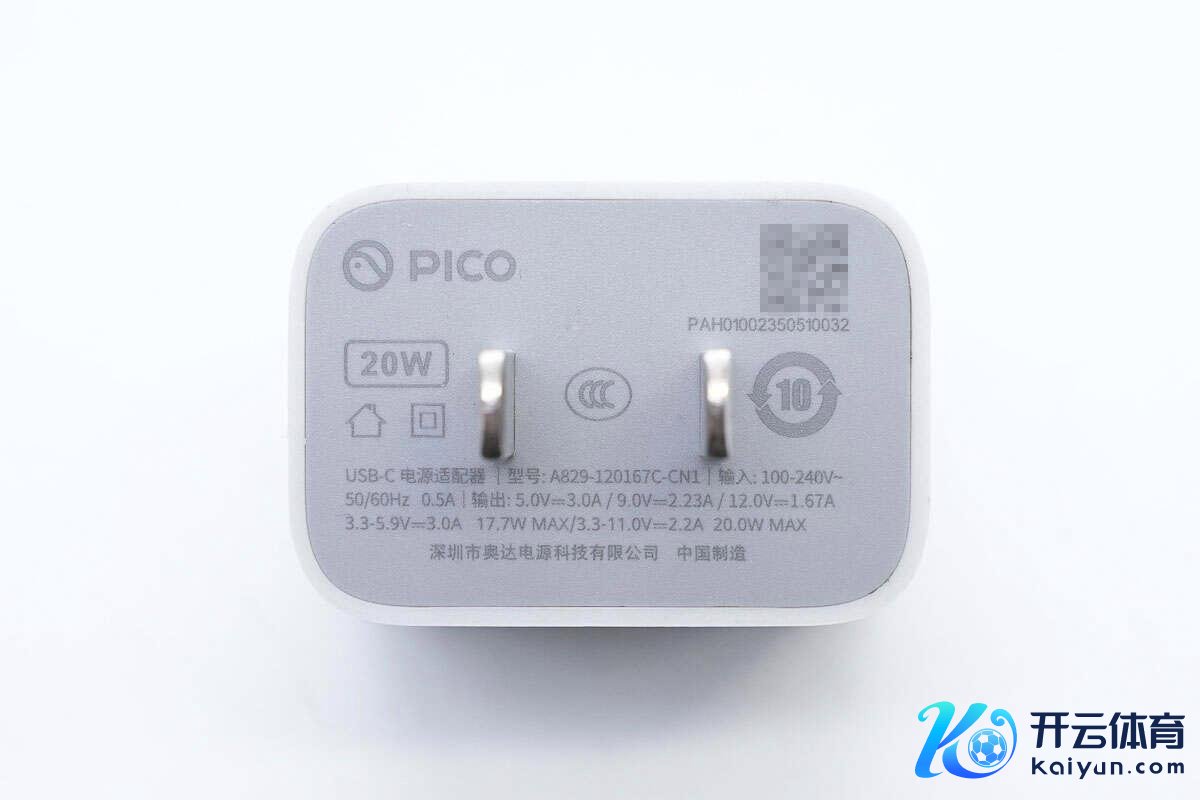

充电器参数特写

型号：A829-120167C-CN1

输入：100-240V~50/60Hz 0.5A

输出：5V3A、9V2.23A、12V1.67A、3.3-5.9V3A、3.3-11V2.2A

制造商：深圳市奥达电源科技有限公司

充电器通过了CCC认证。

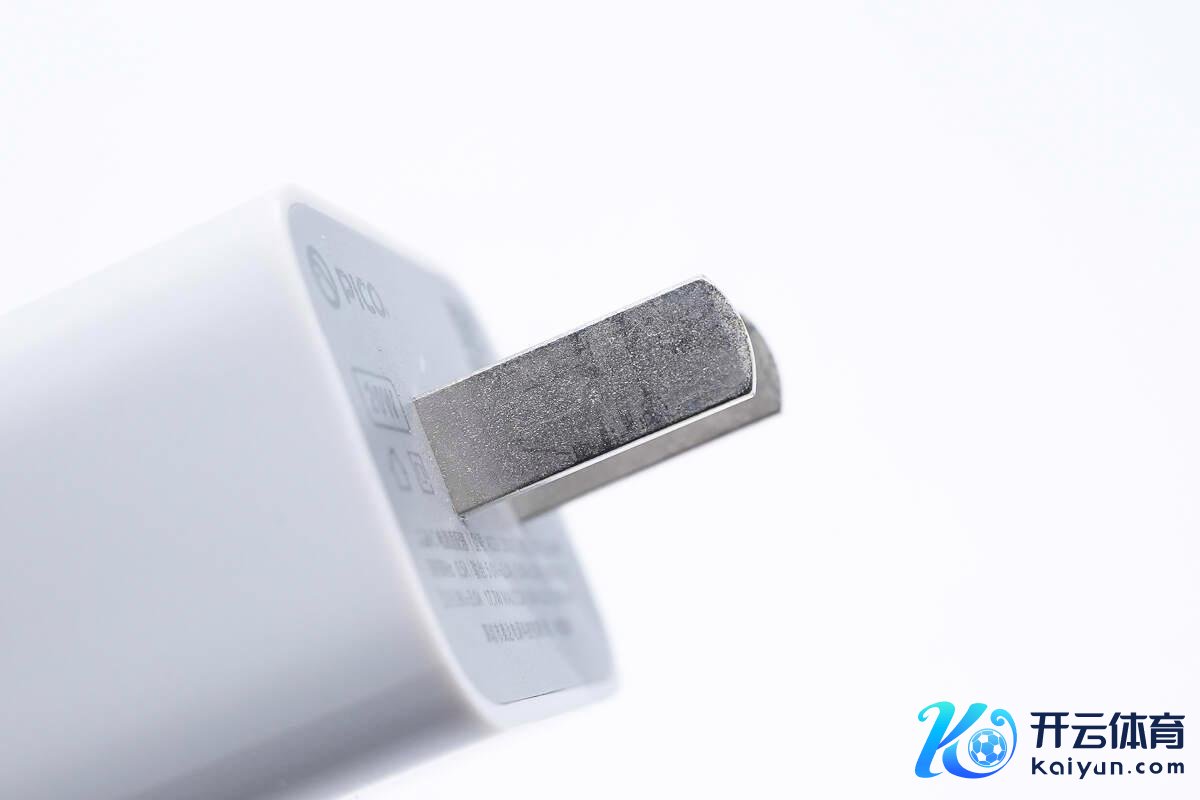

输入端配备固定式国标插脚。

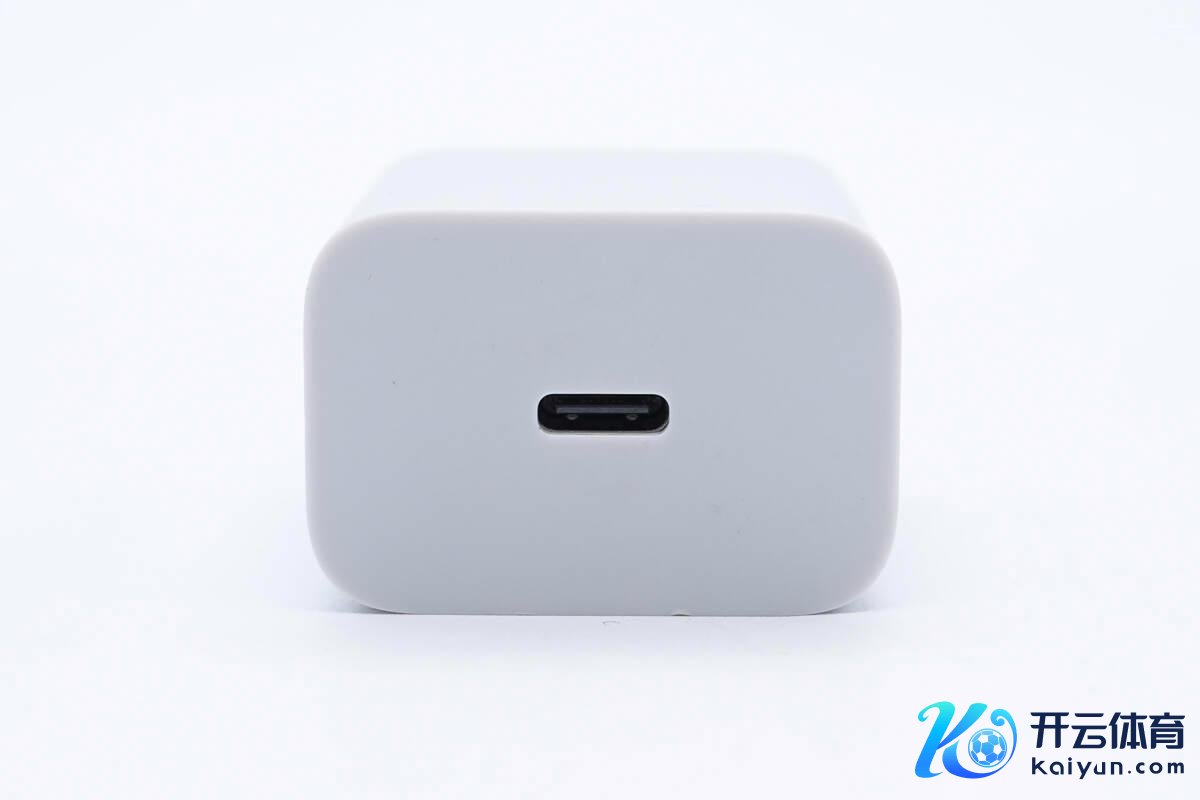

输出顶面竖立USB-C接口，玄色胶芯不露铜。

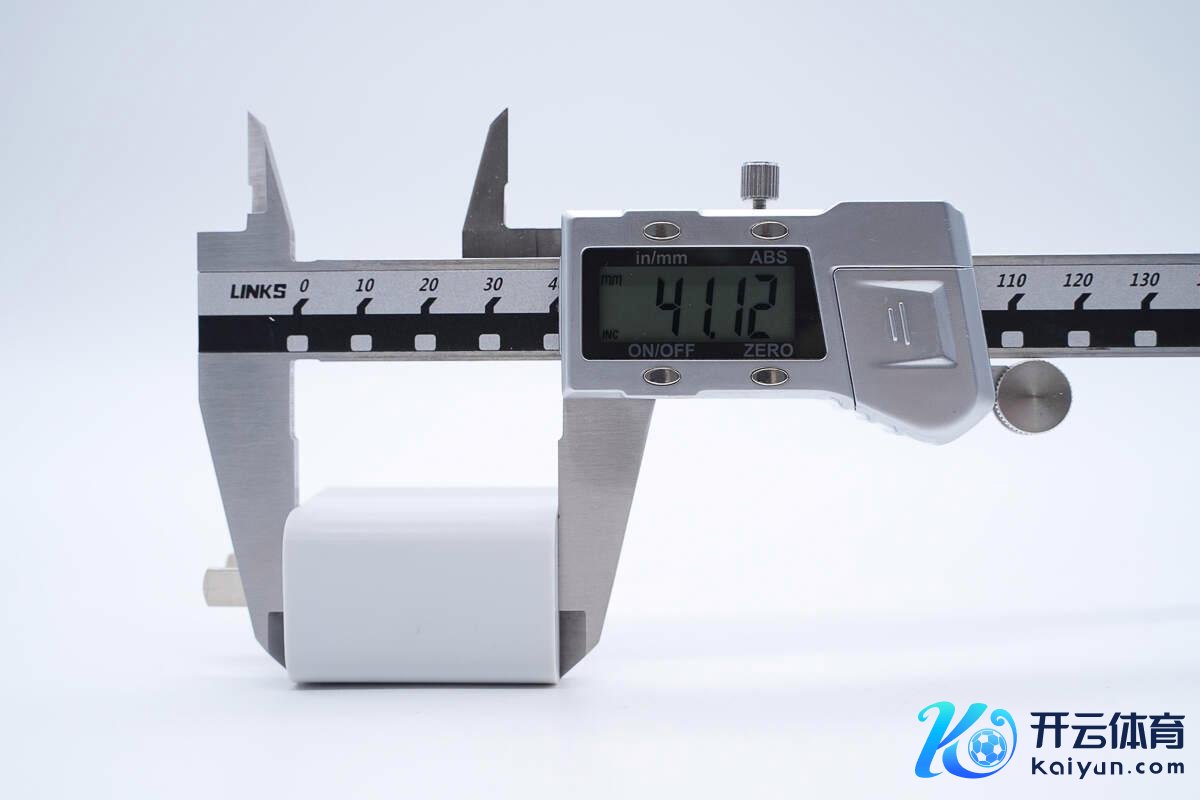

实测充电器机身长度为41.12mm。

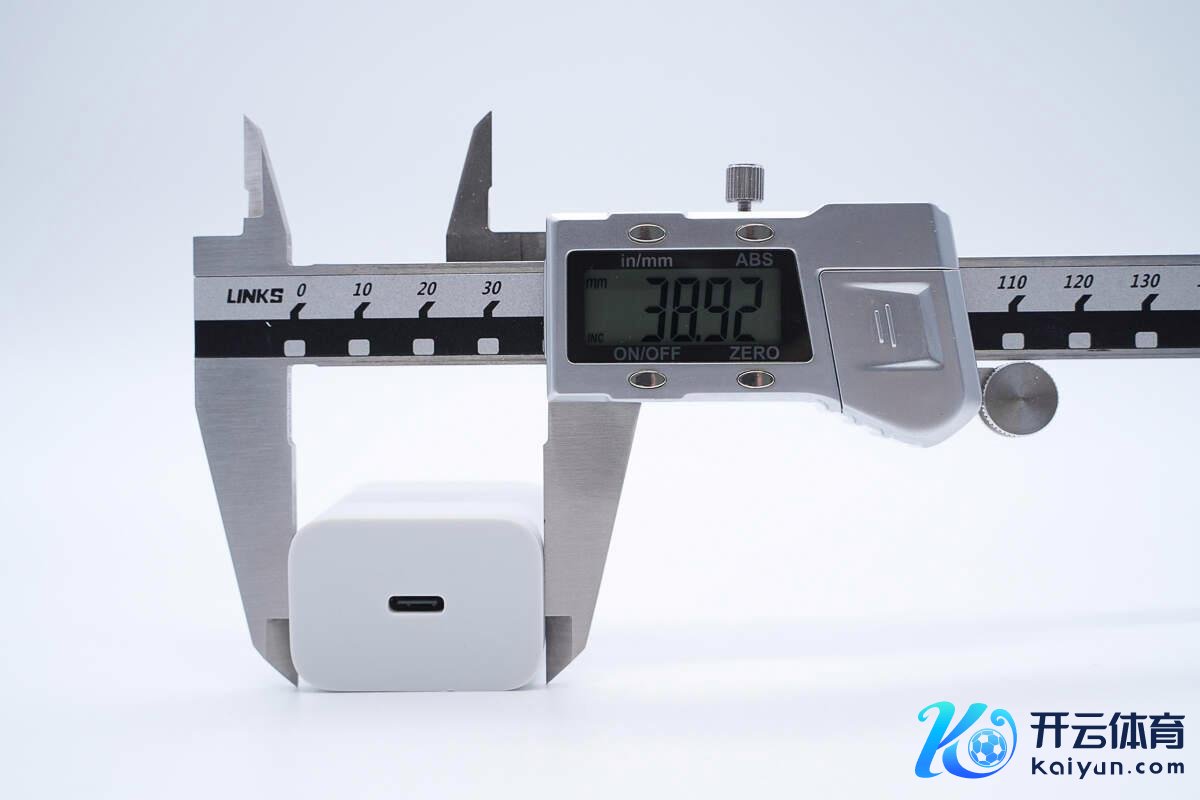

宽度为38.92mm。

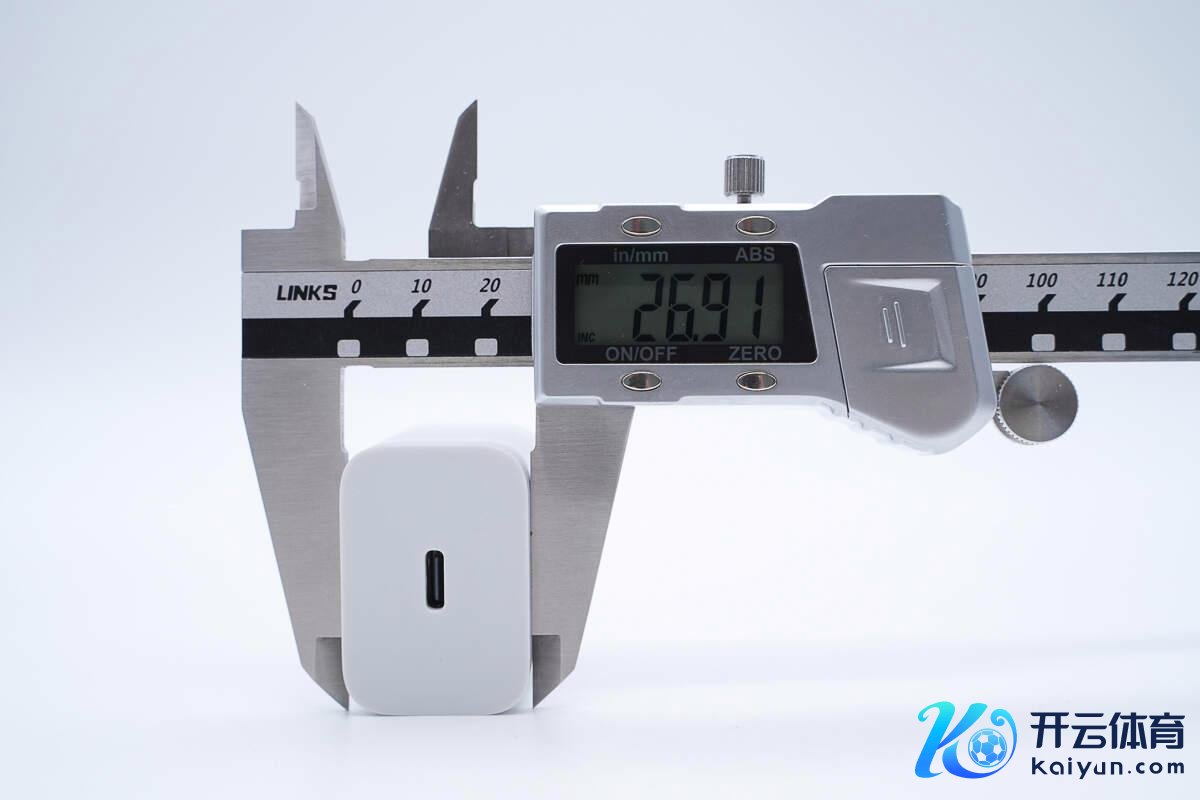

厚度为26.91mm。

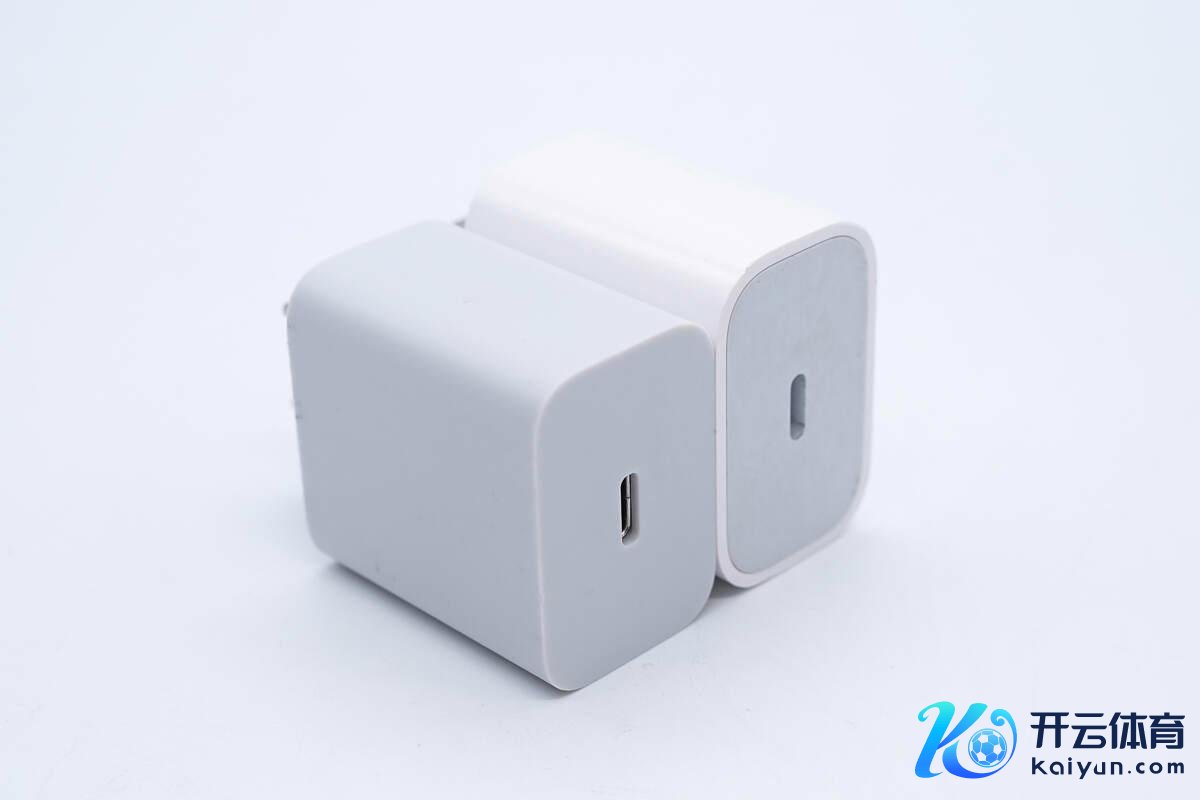

和苹果20W充电器放在一齐对比，两者大小相当。

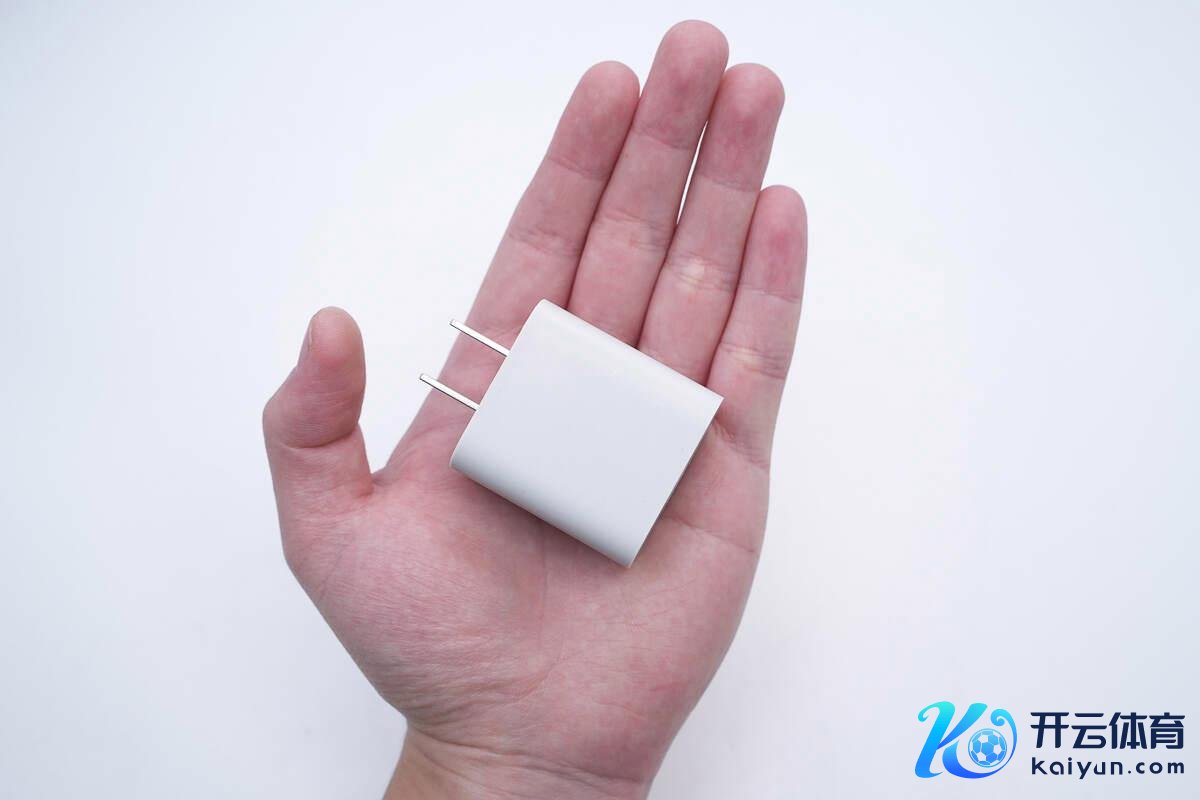

充电器拿在手上的大小直不雅感受。

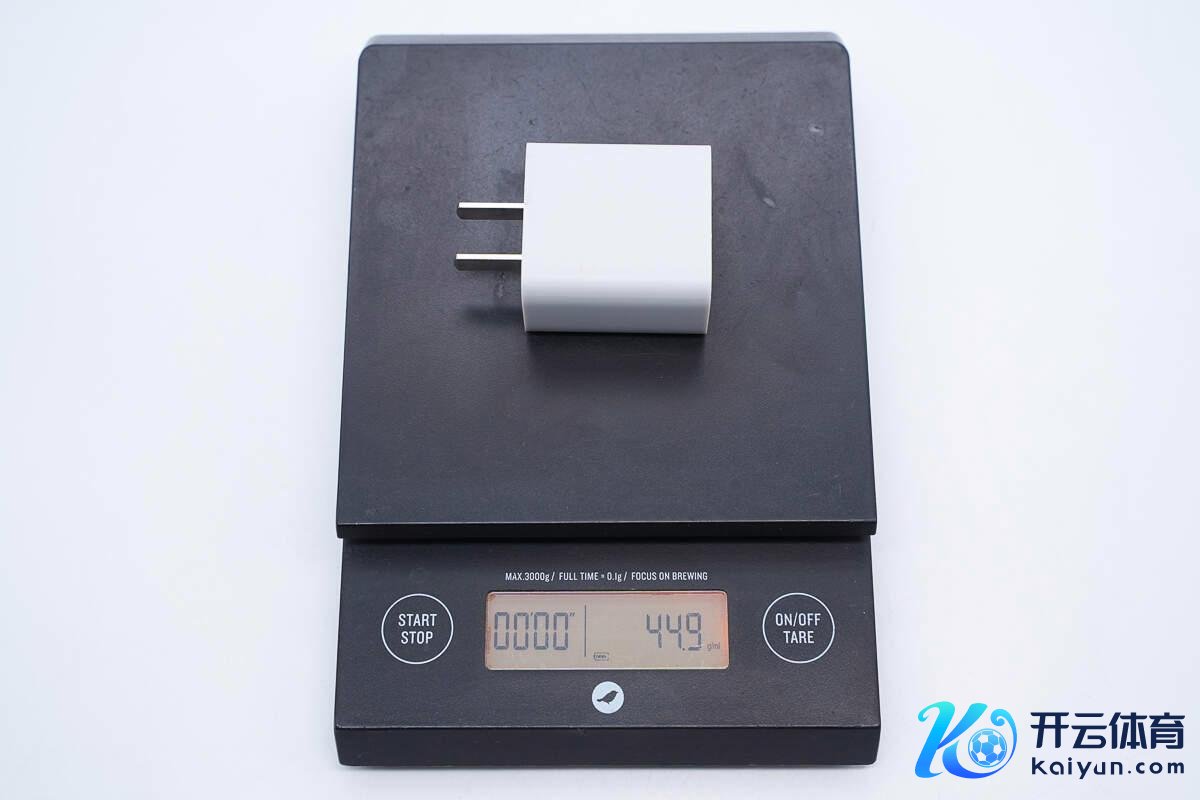

另外测得充电器分量约为45g。

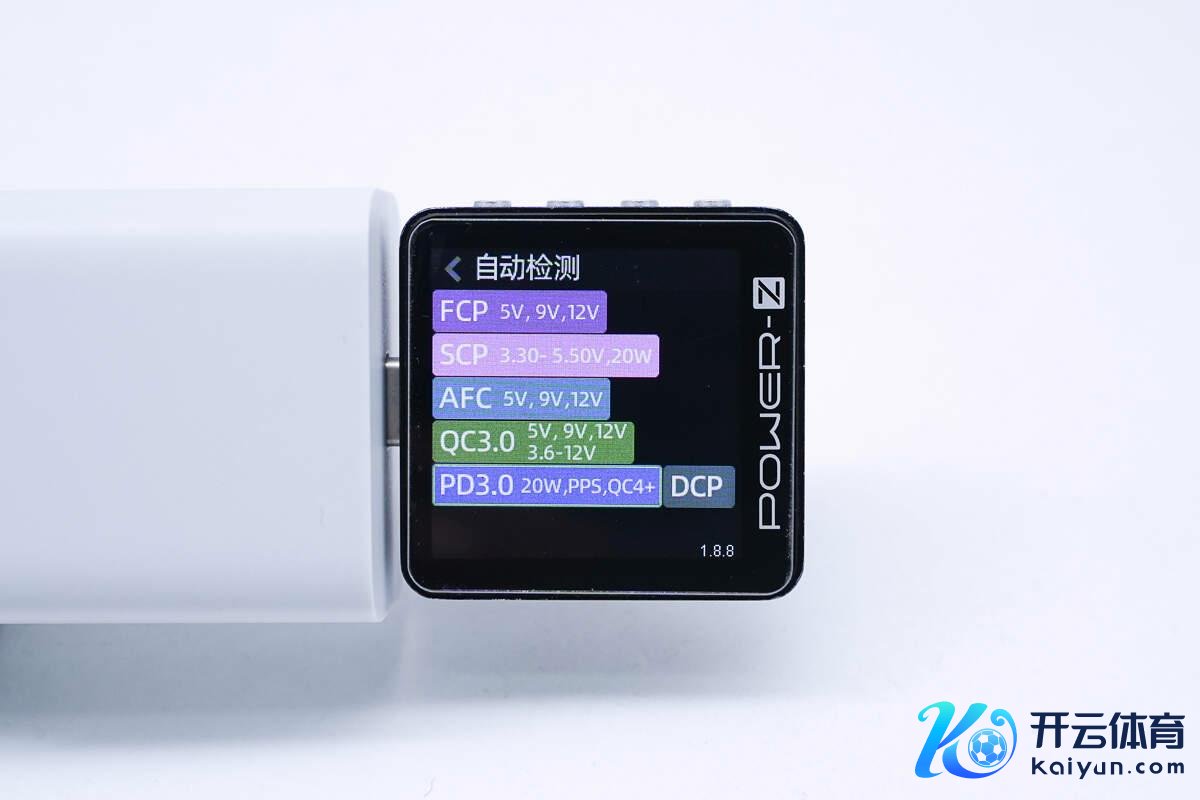

使用ChargerLAB POWER-Z KM003C测得USB-C口维持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP充电合同。

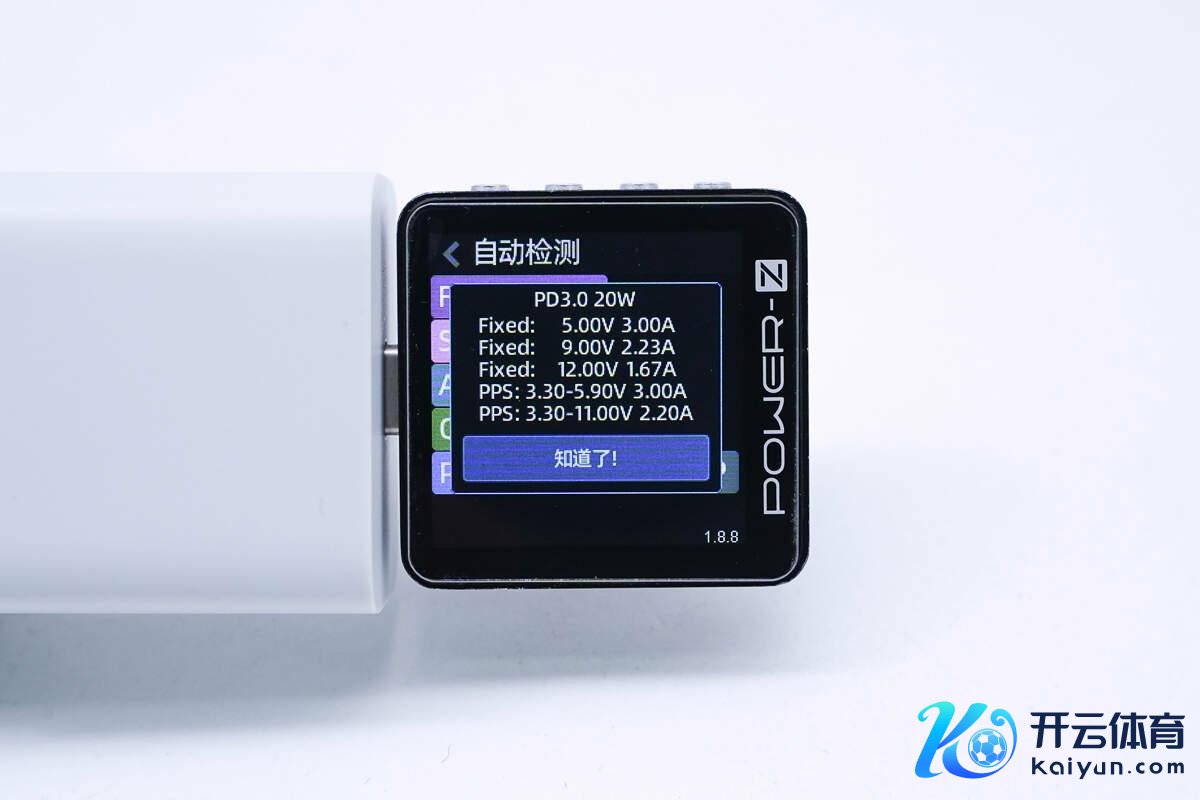

此外PDO报文知道USB-C口还具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及3.3-5.9V3A、3.3-11V2.2A两组PPS电压档位。

PICO 20W快充充电器拆解

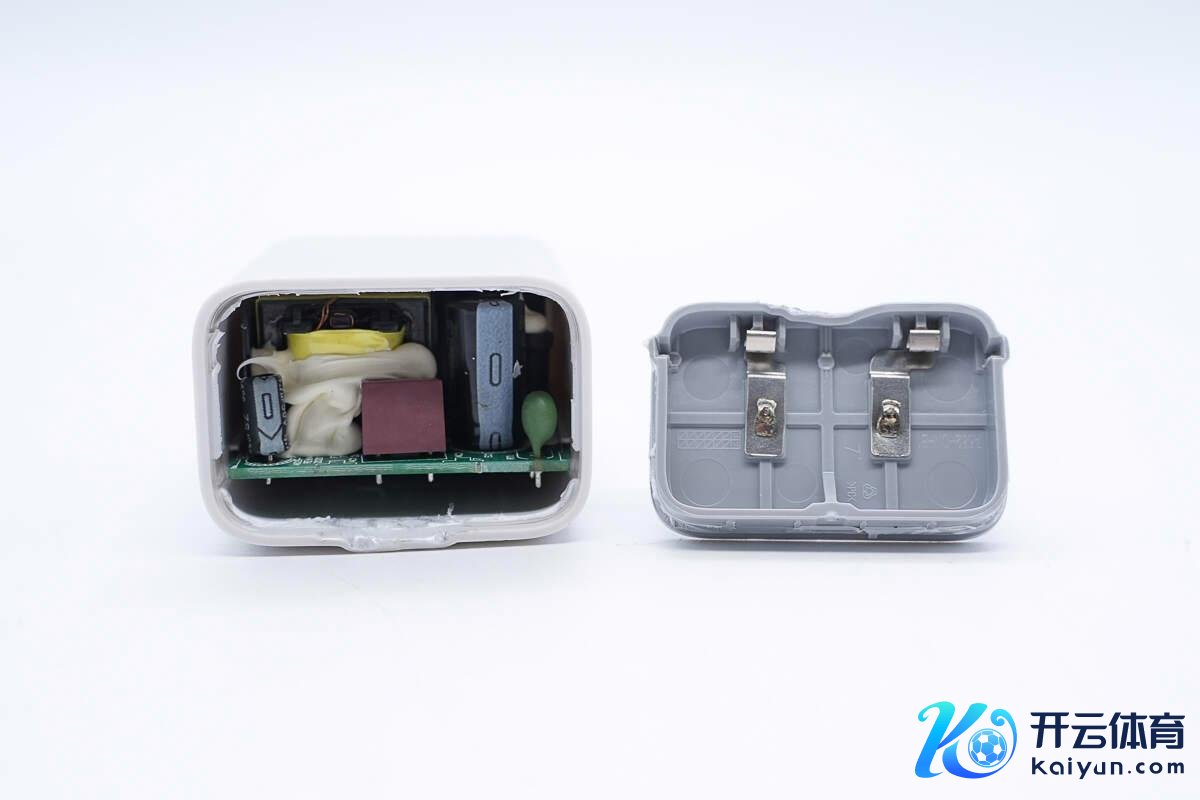

将输入端外壳拆伙，插脚与PCB板通过金属弹片战役通电。

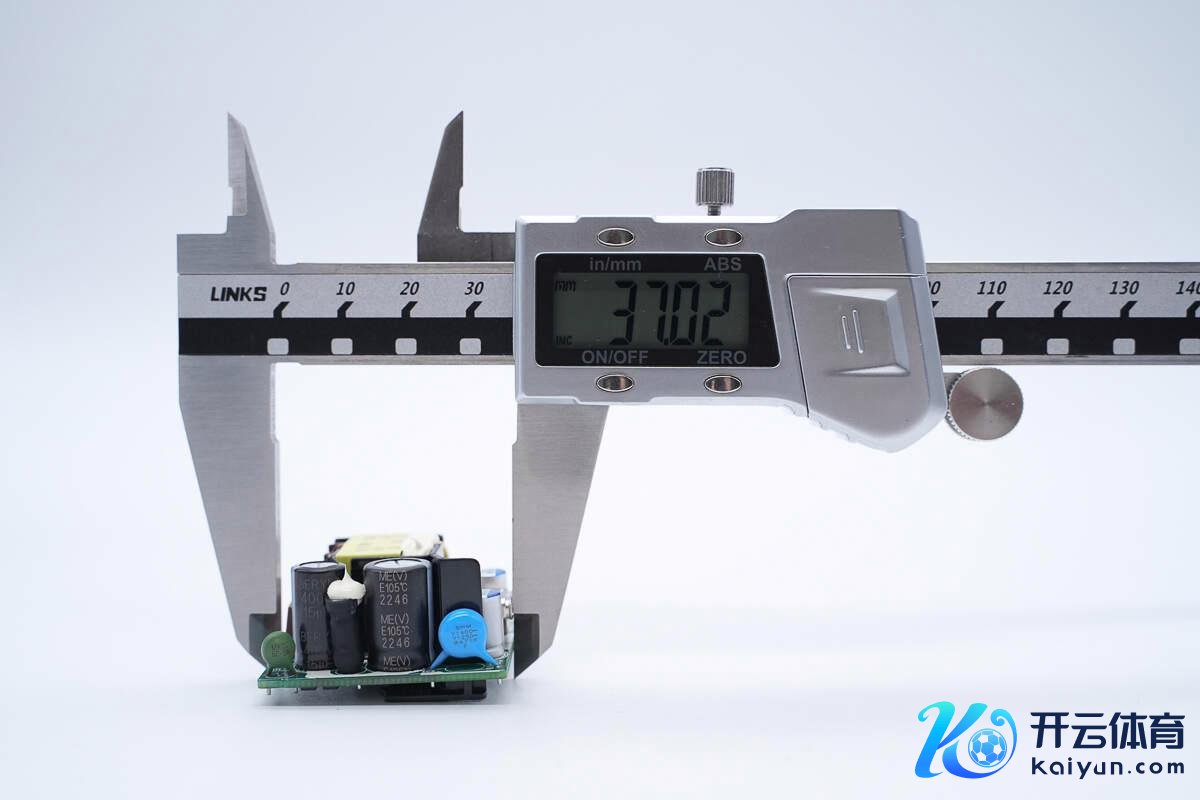

取出PCBA模块，测得模块长度为37.02mm。

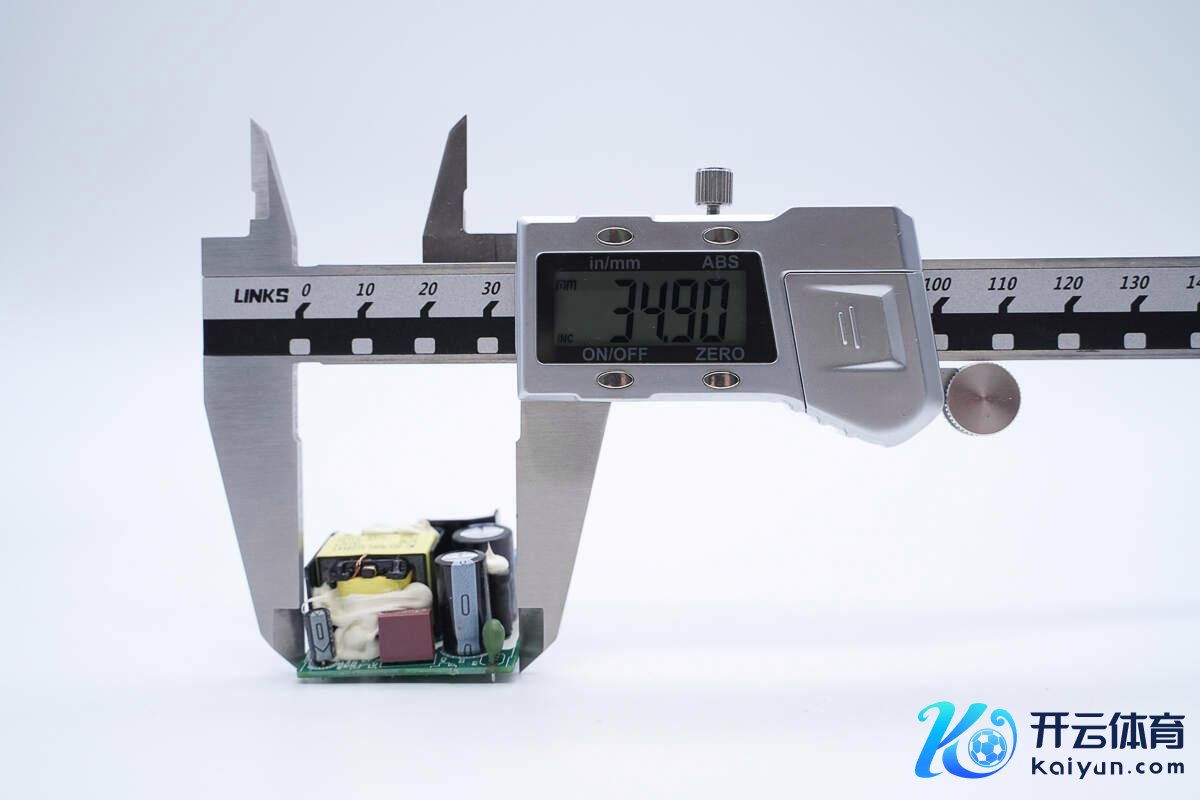

宽度为34.9mm。

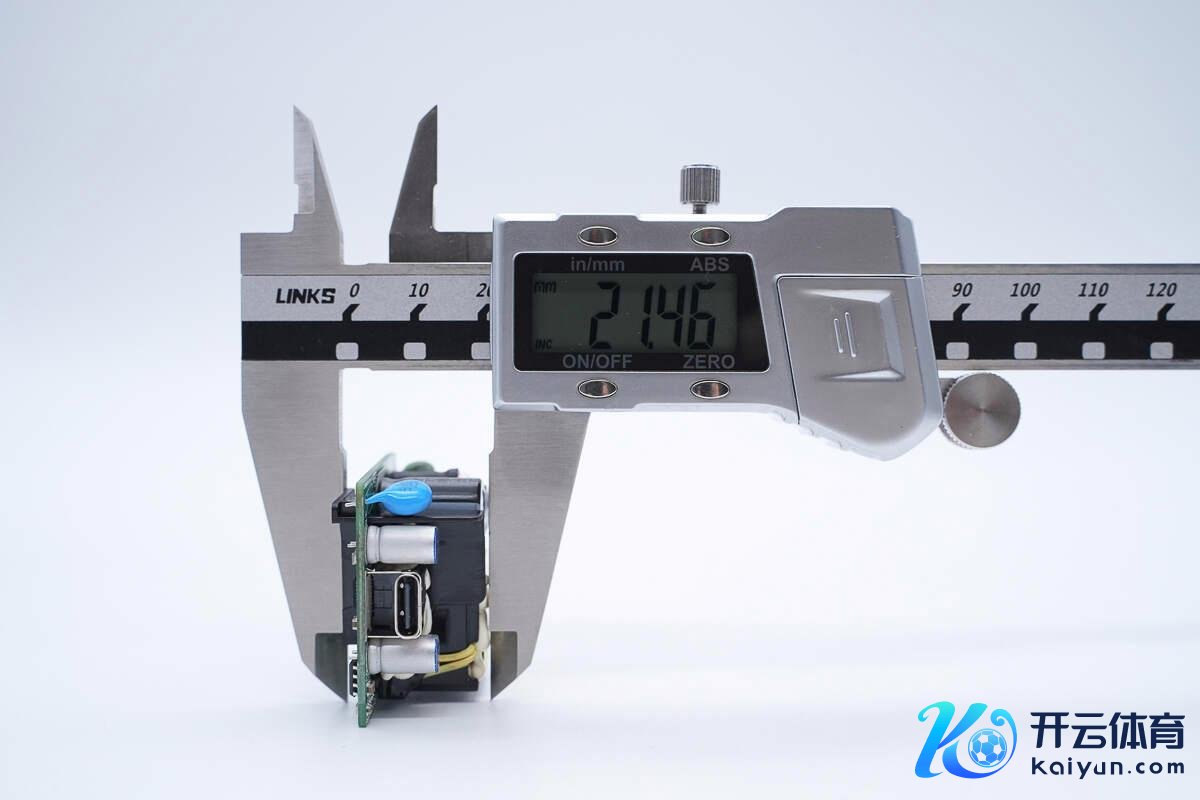

厚度为21.46mm。

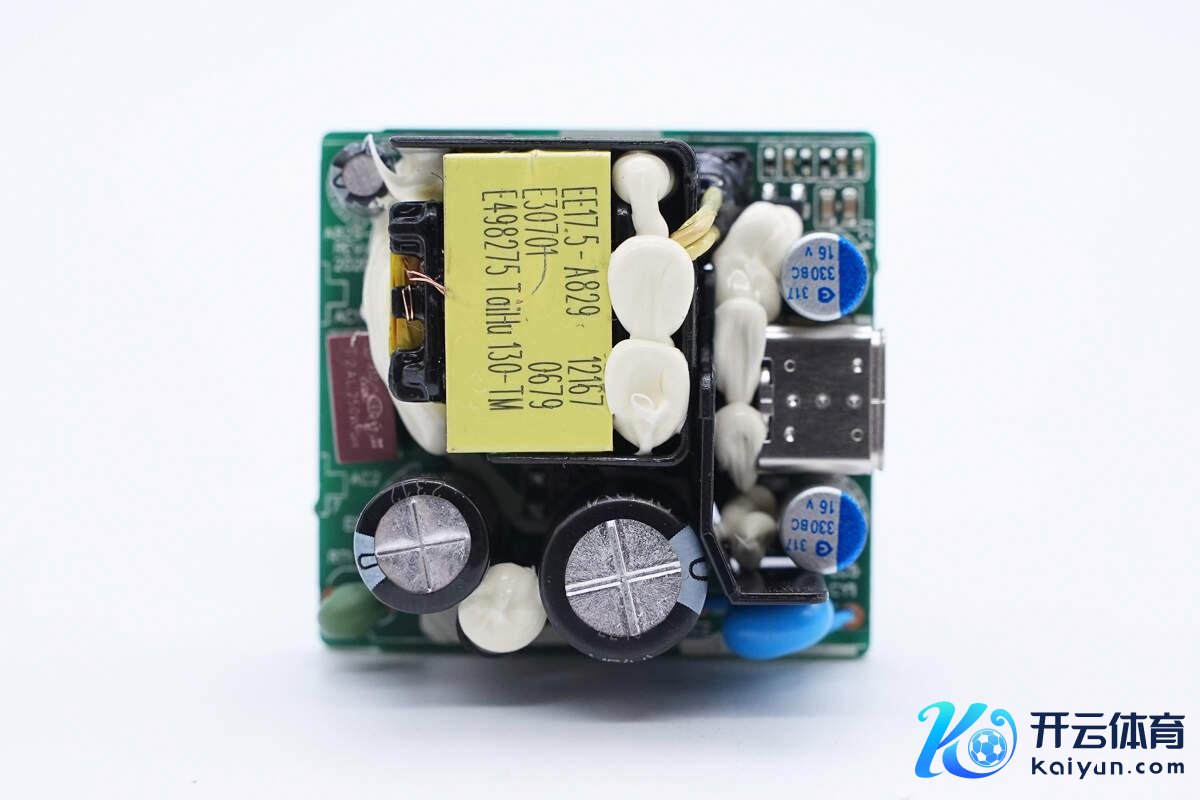

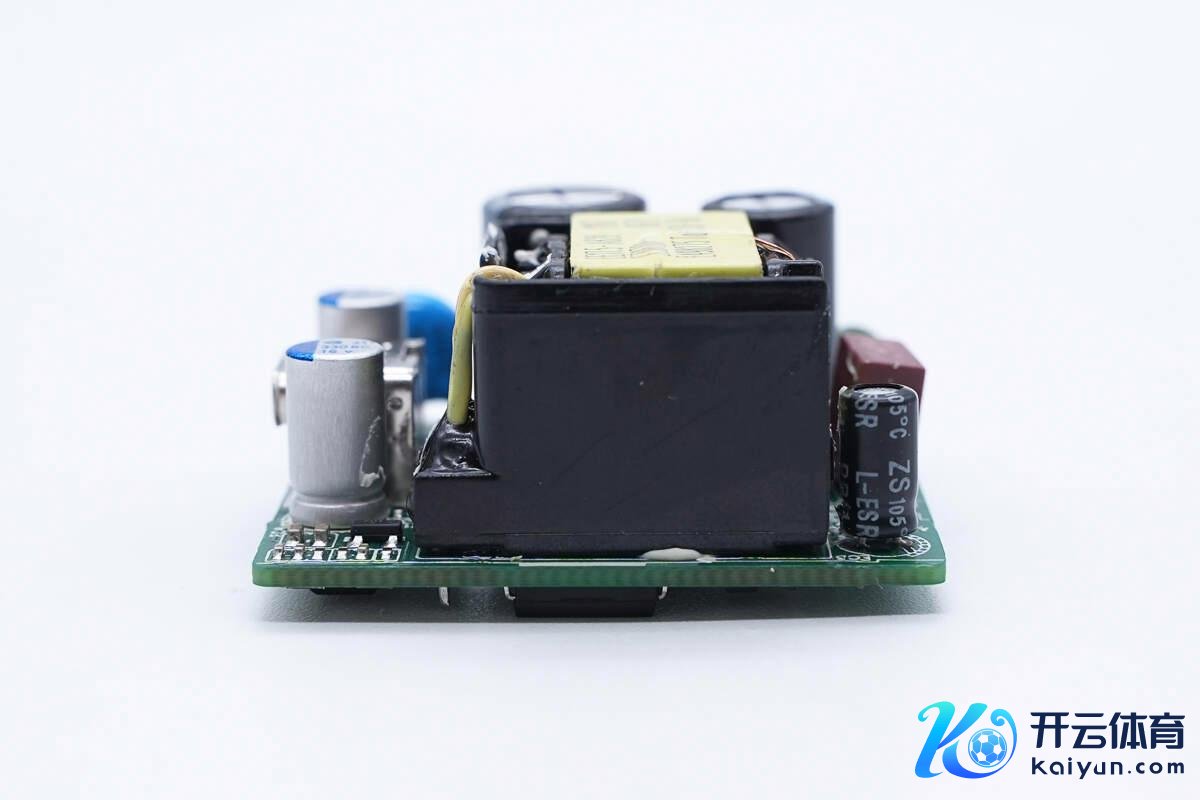

模块正面变压器外衣塑料壳，并打胶加固，初度级键设有塑料梗阻板。

主板前端设有延时保障丝和NTC热敏电阻。

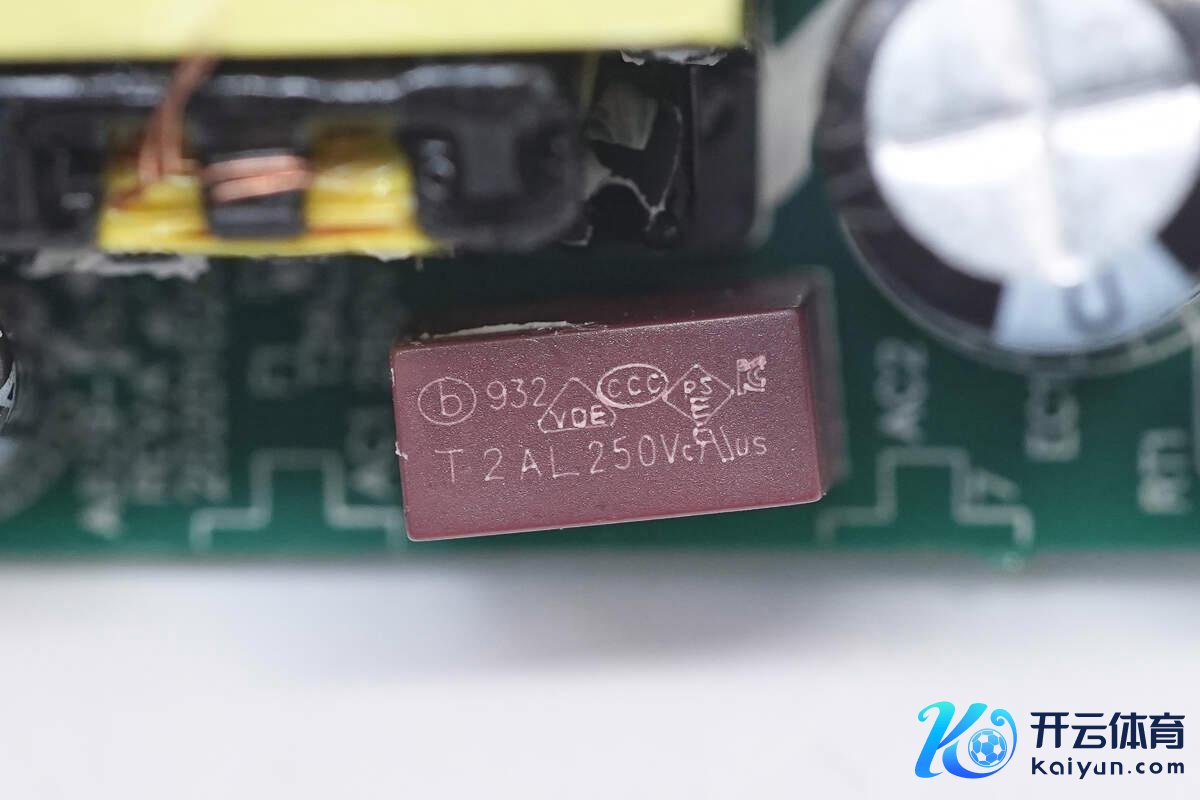

延时保障丝来自贝特电子，出料号932，规格为2A250V。

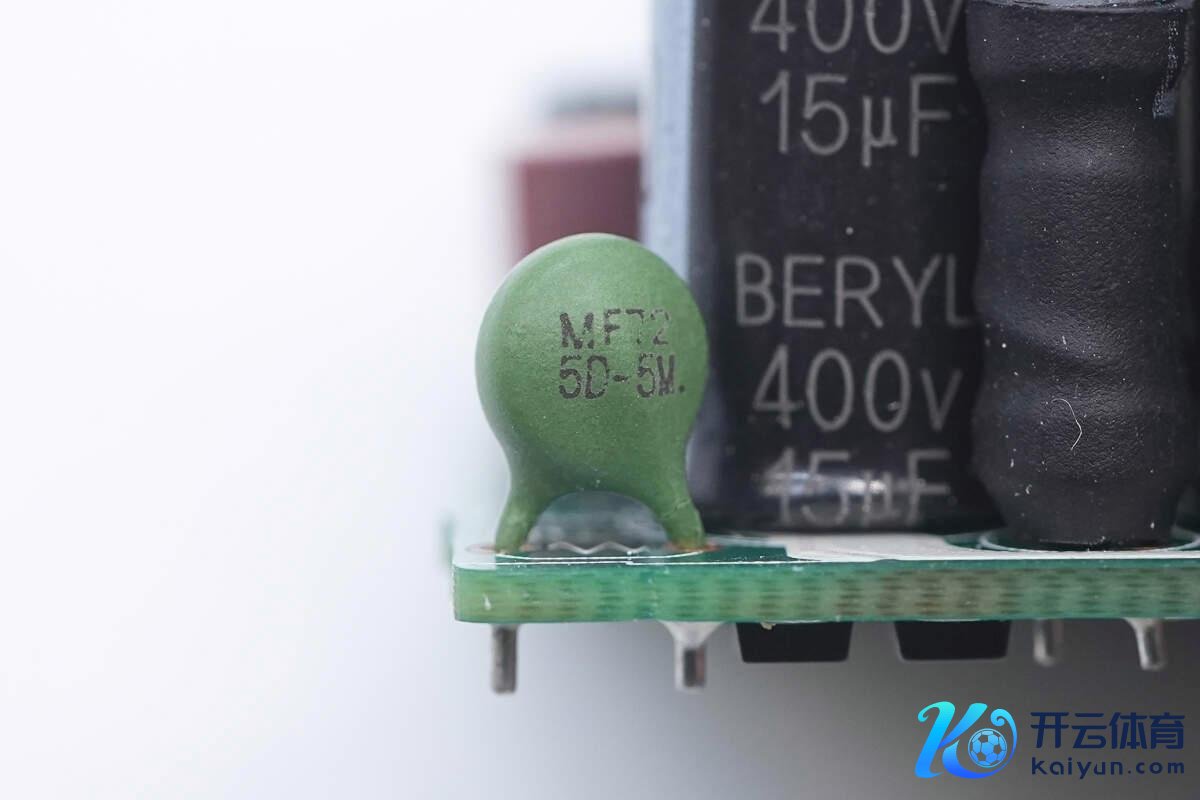

NTC热敏电阻用于扼制上电浪涌电流。

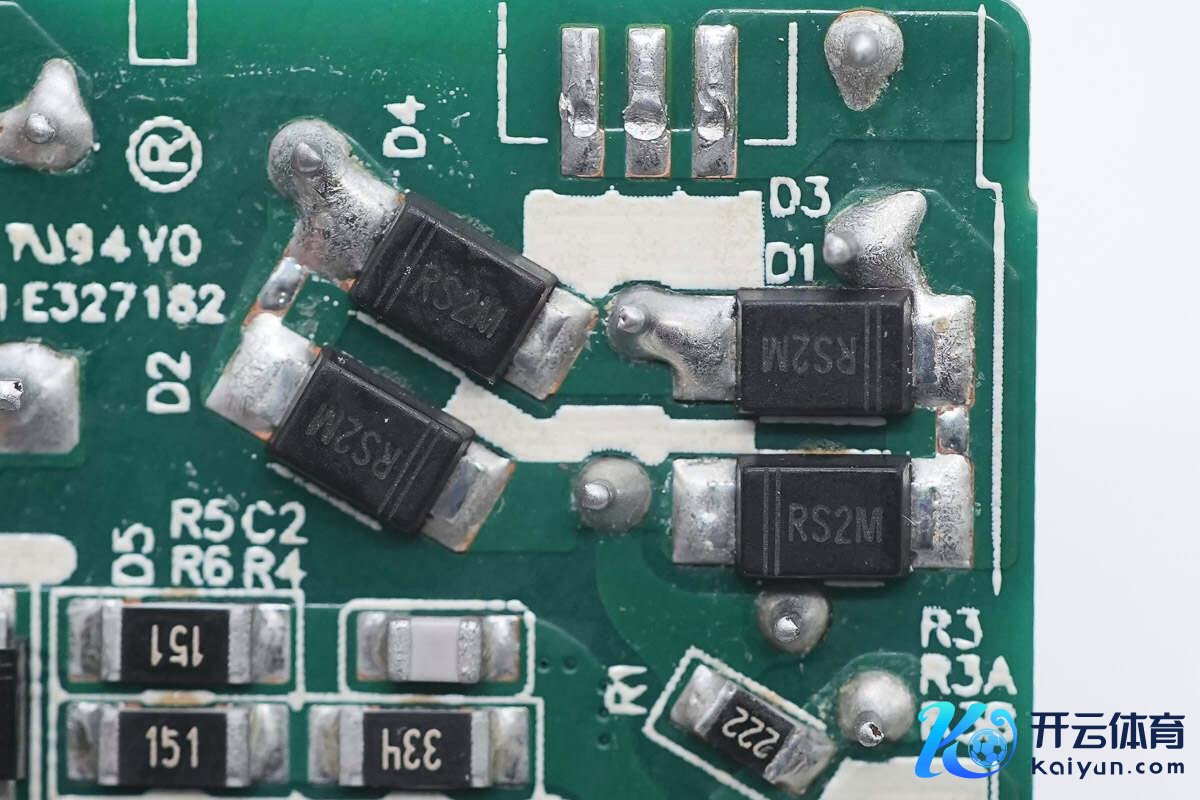

输入接纳四颗整流二极管进行整流。

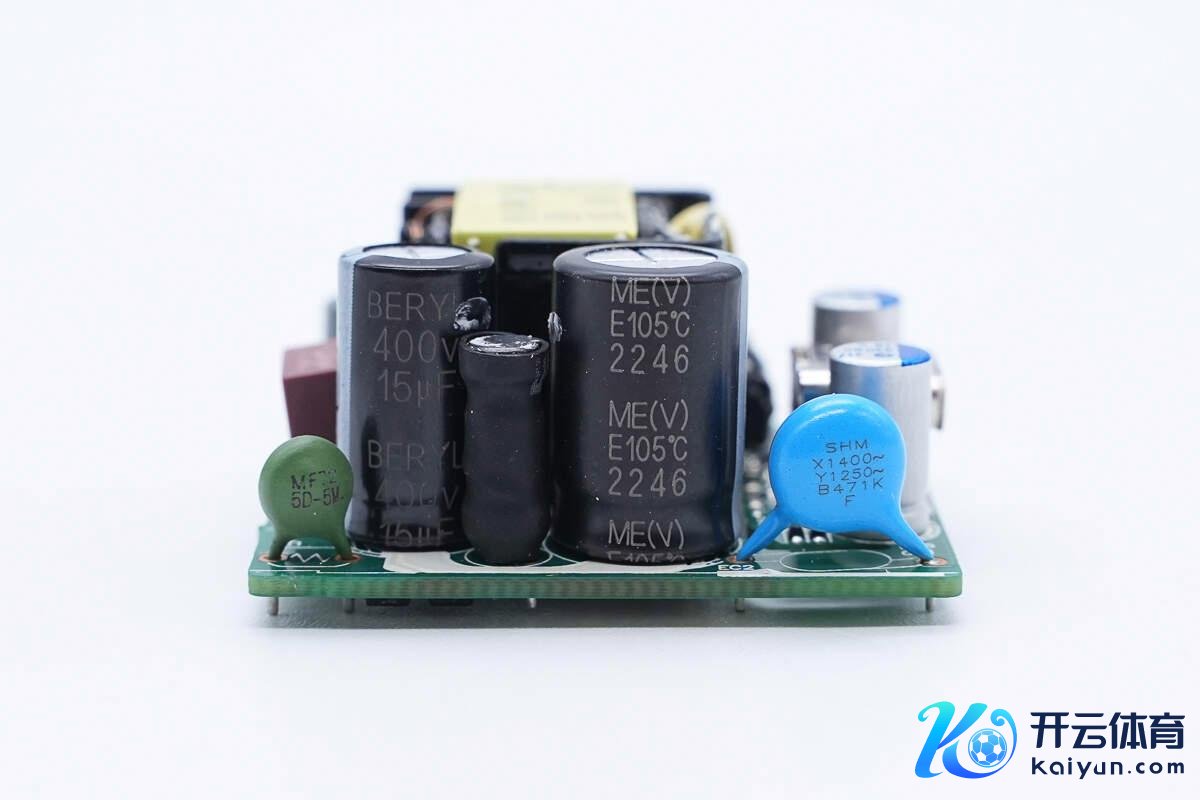

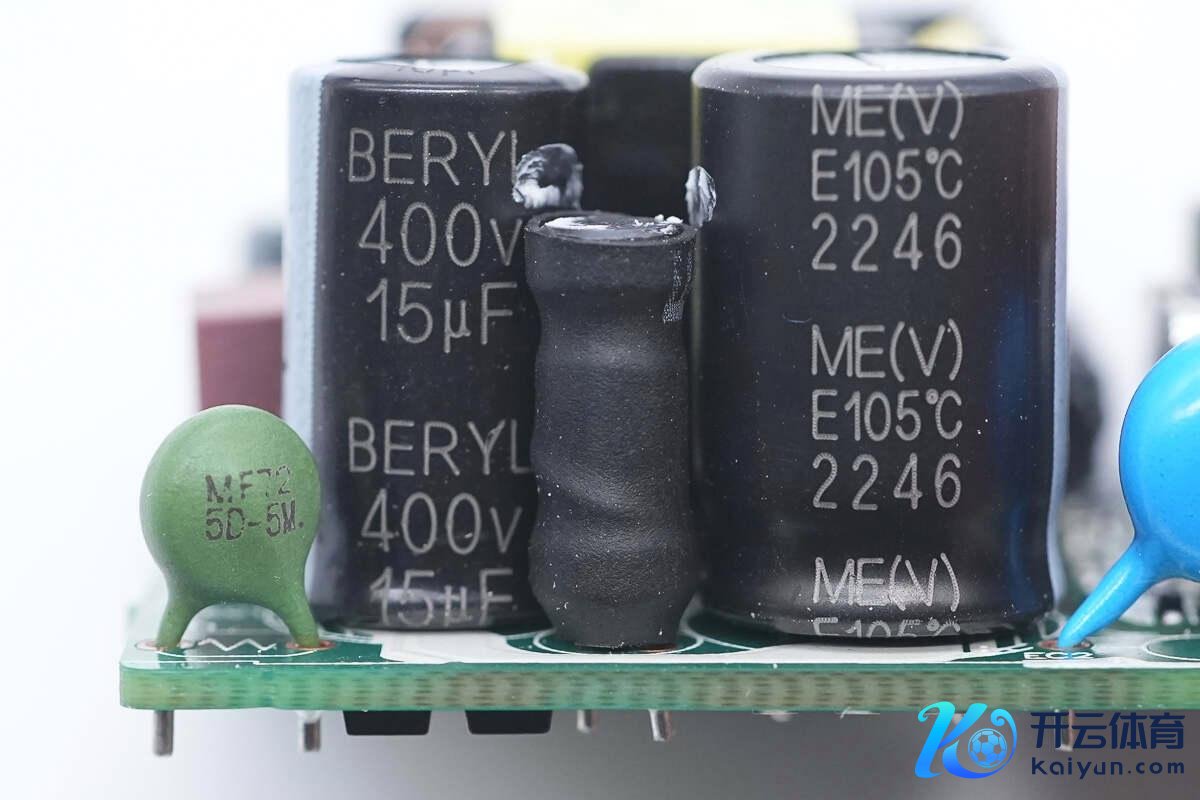

板子一侧设有工字滤波电感和两颗高压滤波电解电容。

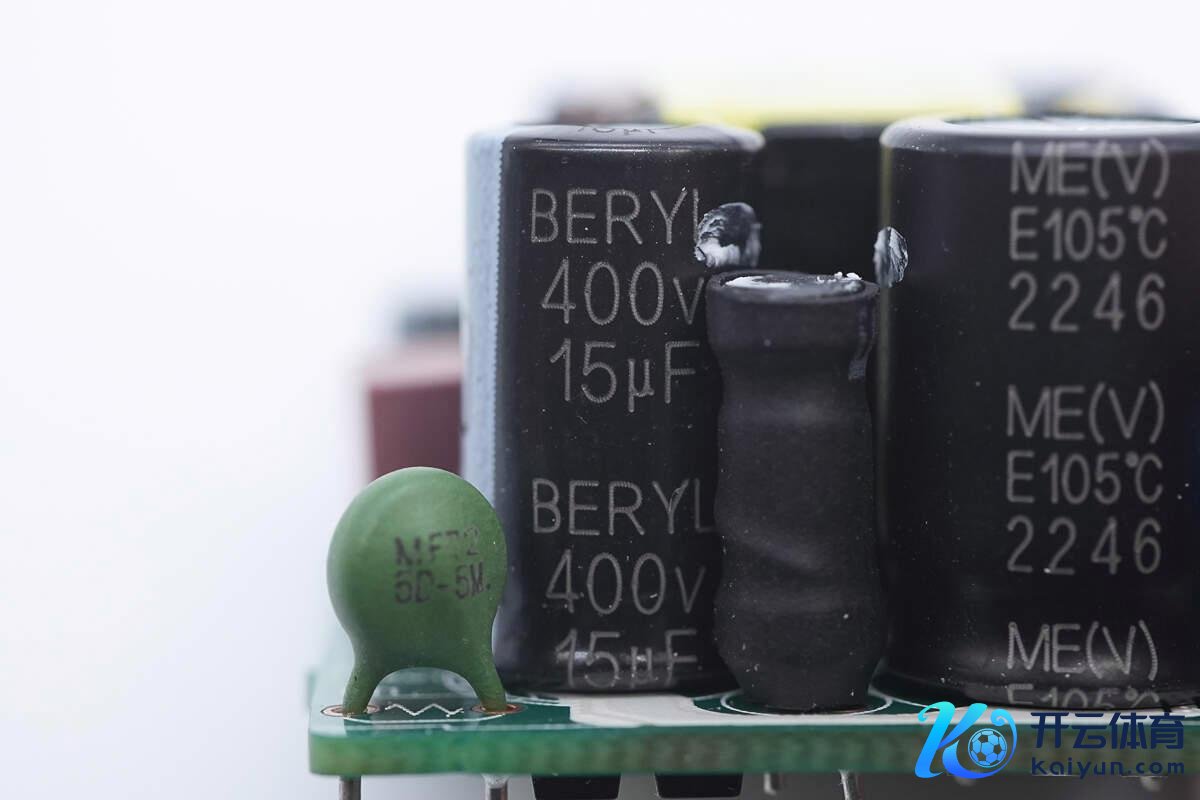

高压滤波电解电容来自绿坚持，规格为400V15μF。

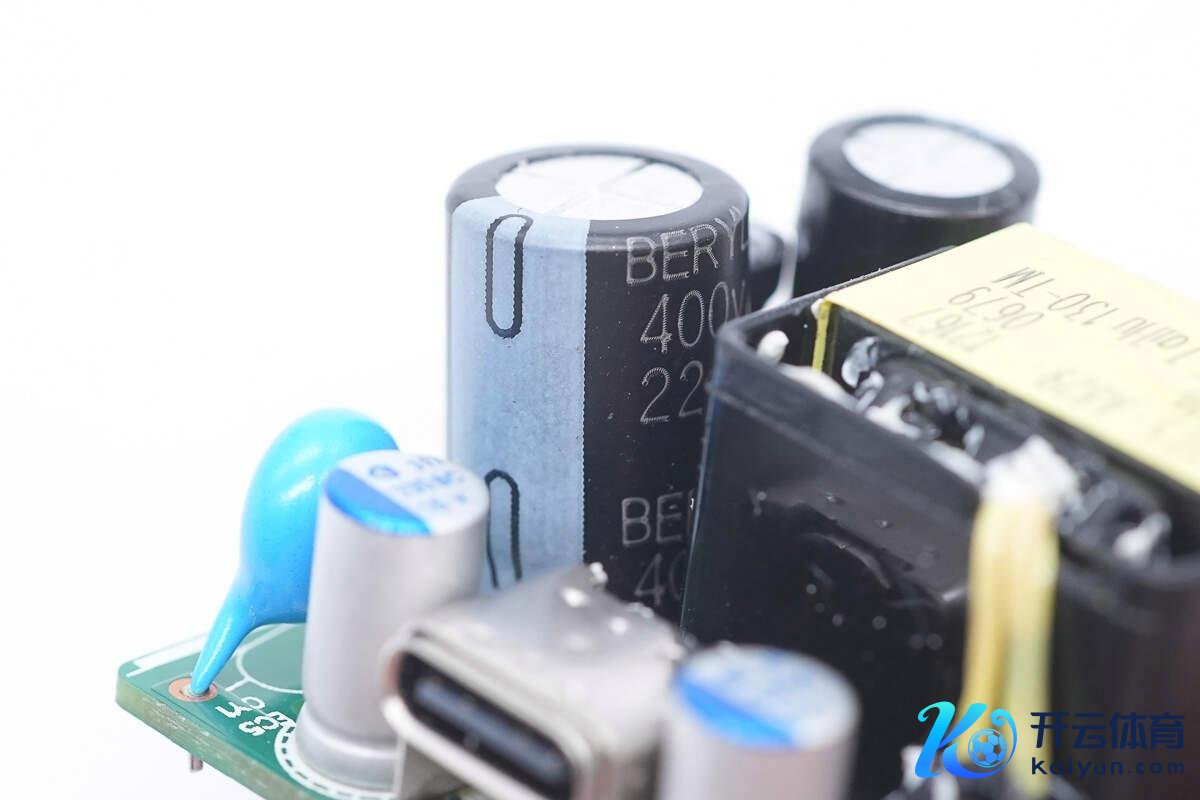

另一颗规格为400V22μF。

工字滤波电感外衣热缩管绝缘保护。

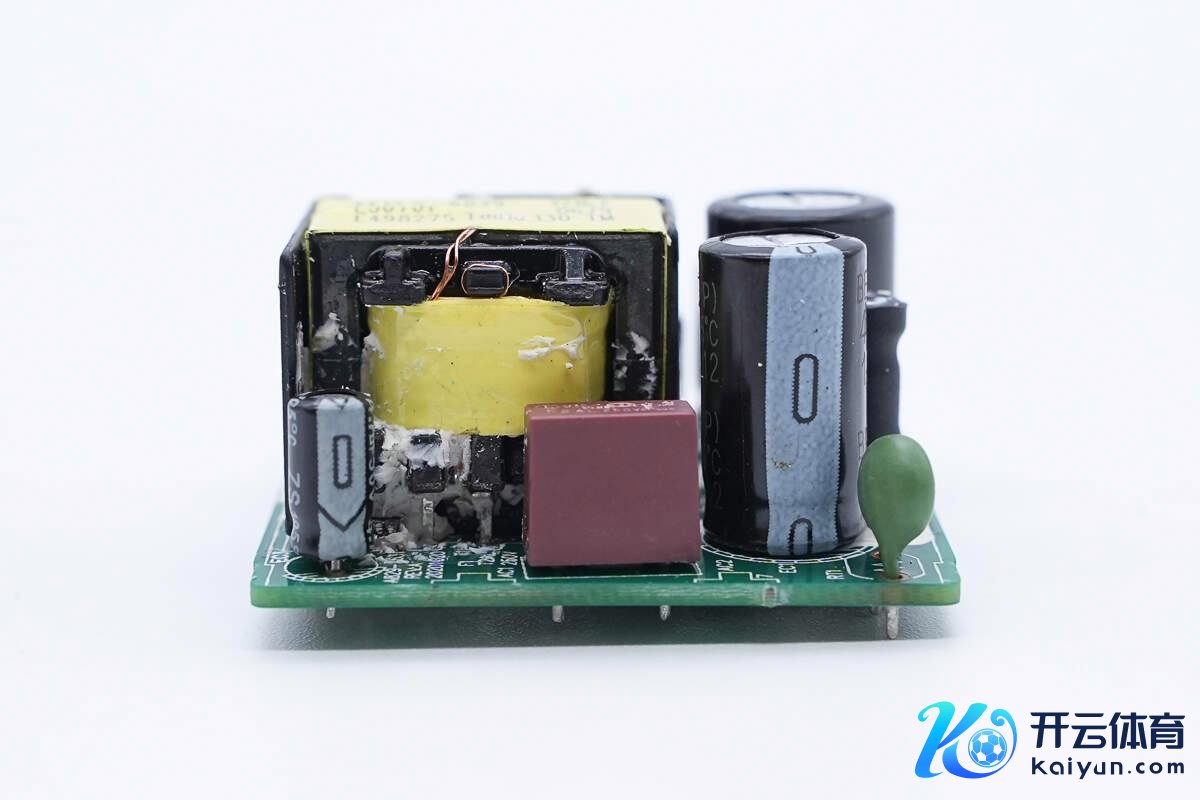

另一侧设有主控芯片供电电容以及变压器。

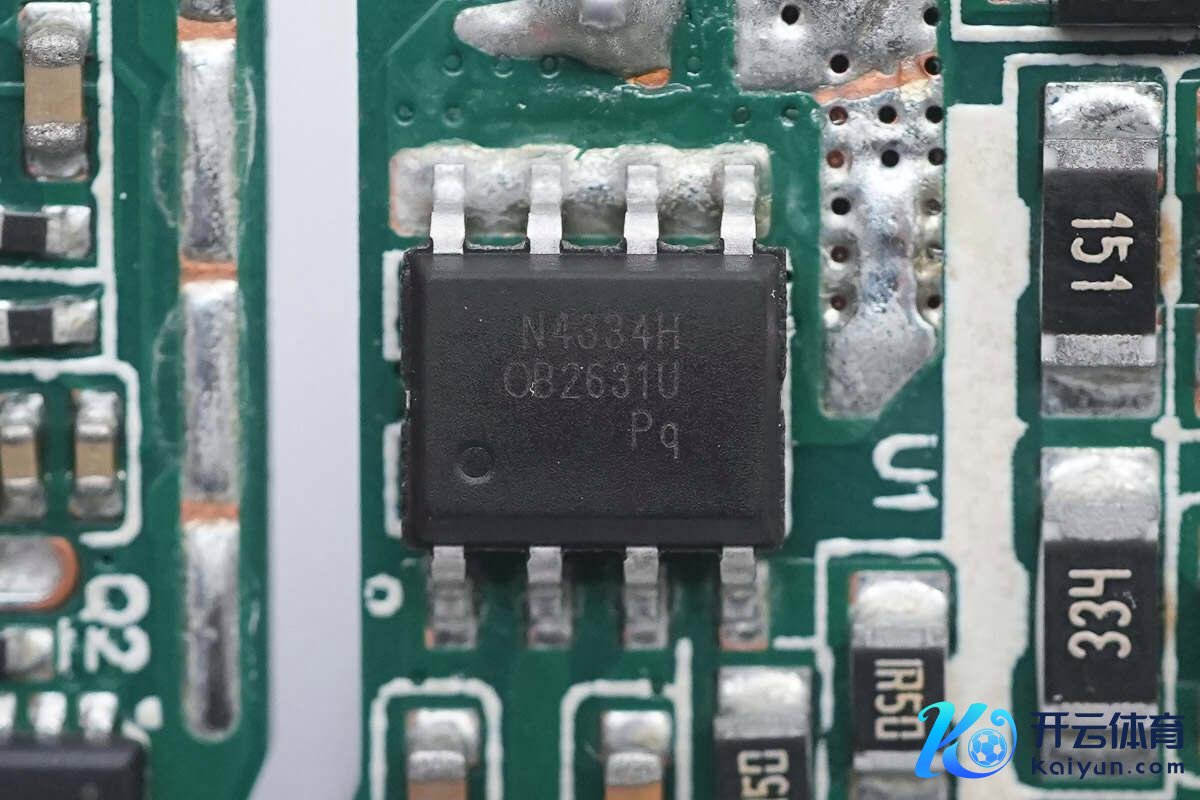

开关电源主控芯片接纳昂宝OB2631U，里面集成DCM PWM欺压器和高压开关管，为高性能低待机功耗以及低本钱开关电源而优化。此外提供完满的保护功能，包括逐周期电流边界，过载保护，欠压闭锁和里面过热保护。

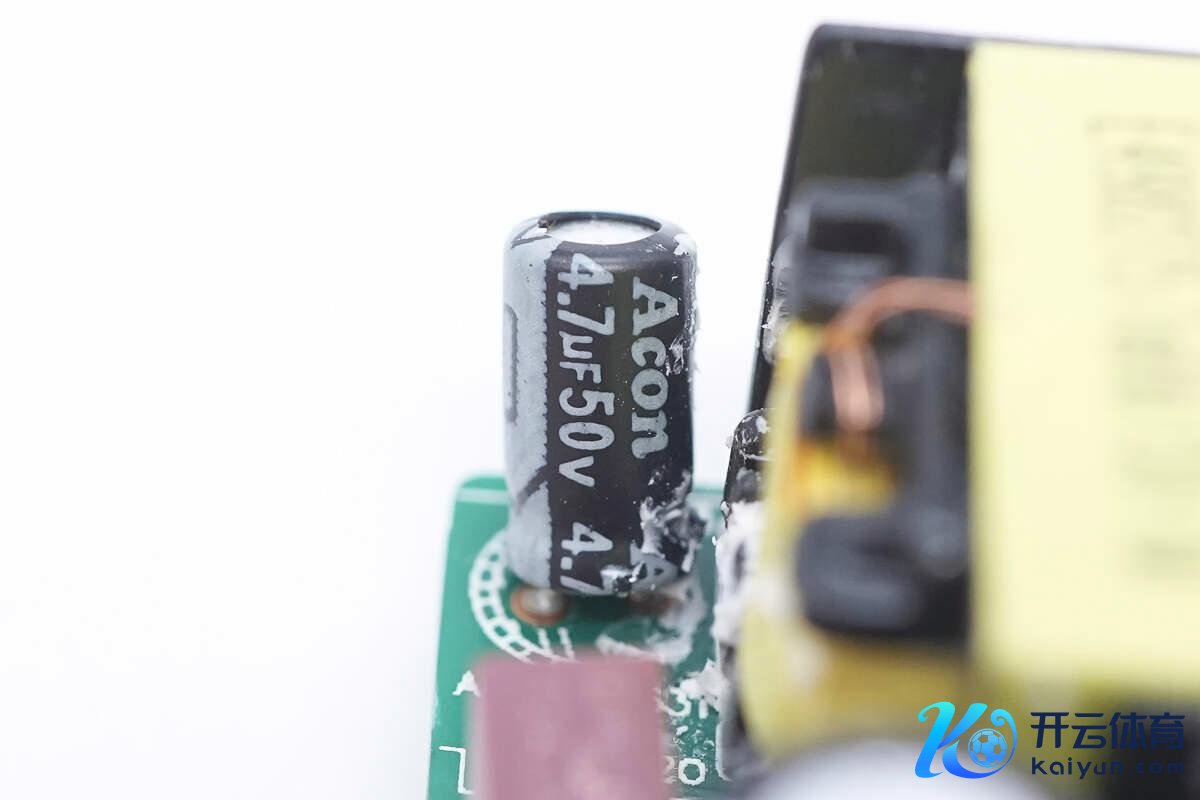

主控芯片供电电容来悛改中元，规格为4.7μF50V。

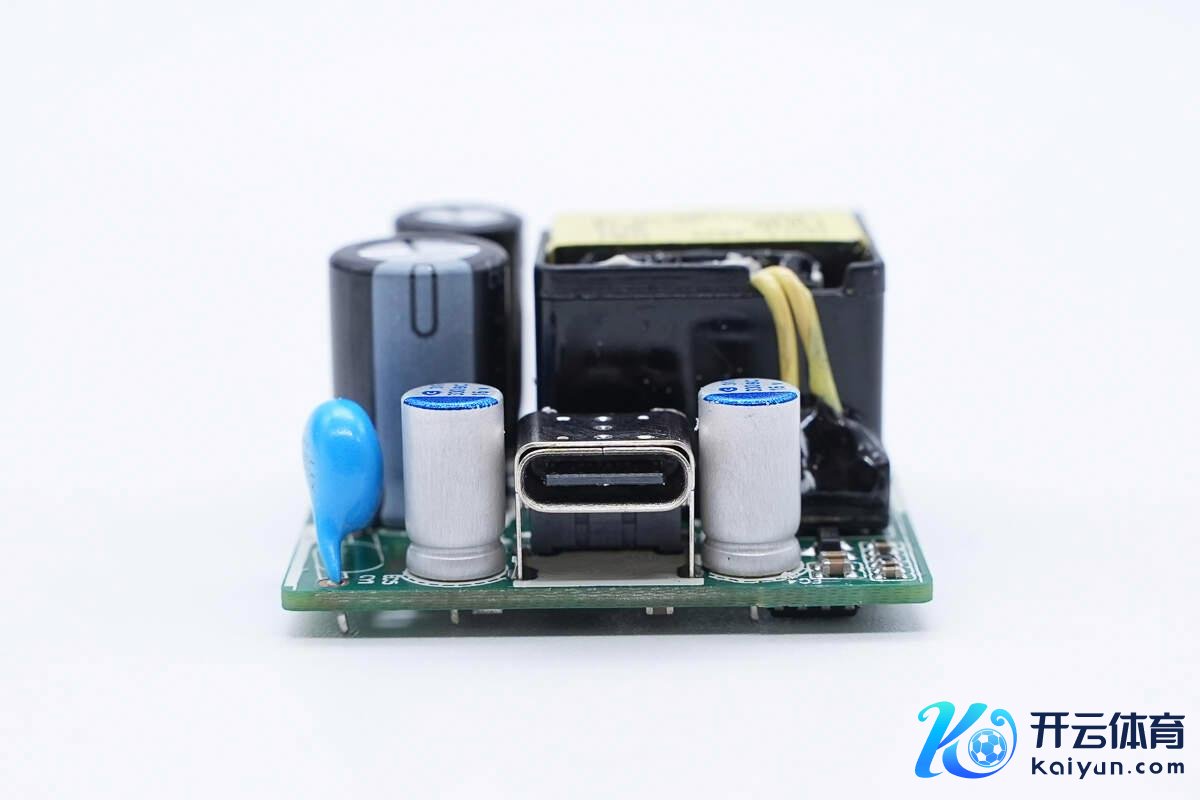

输出端两侧设有固态滤波电容以及Y电容。

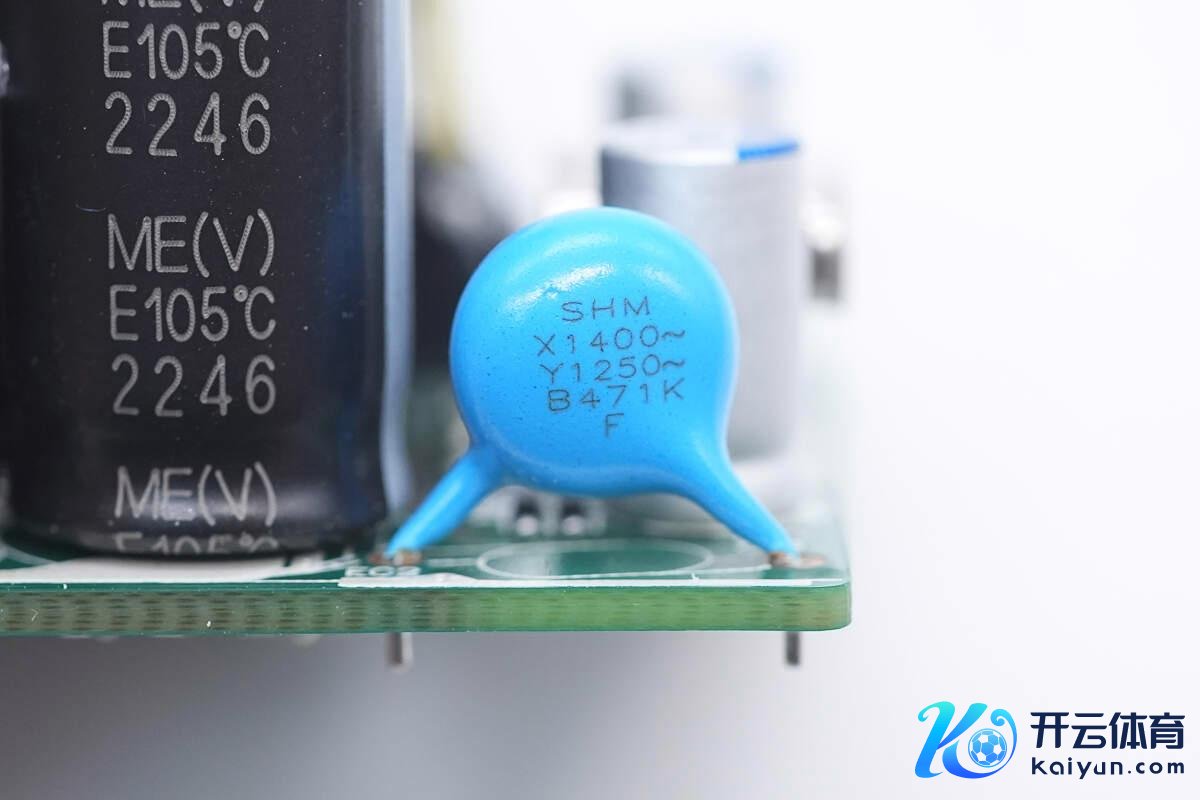

蓝色Y电容特写。

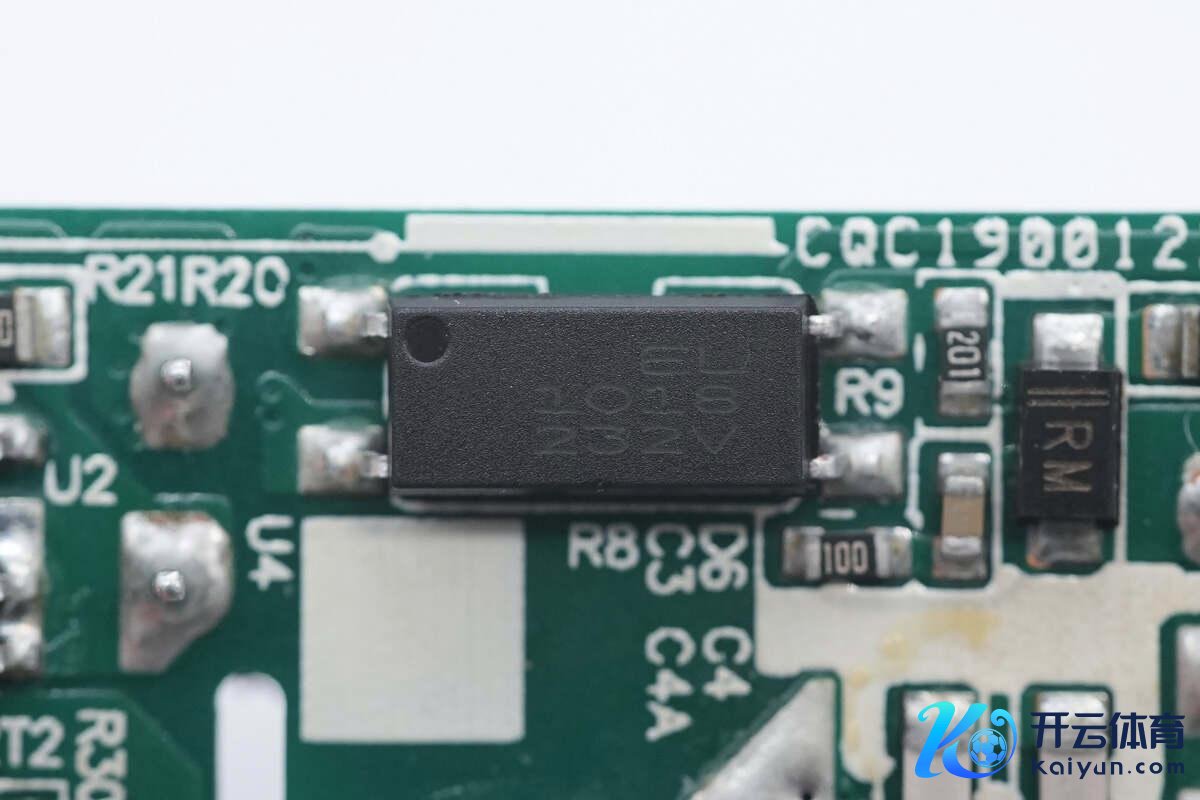

亿光EL 1018光耦，用于输出电压反映。

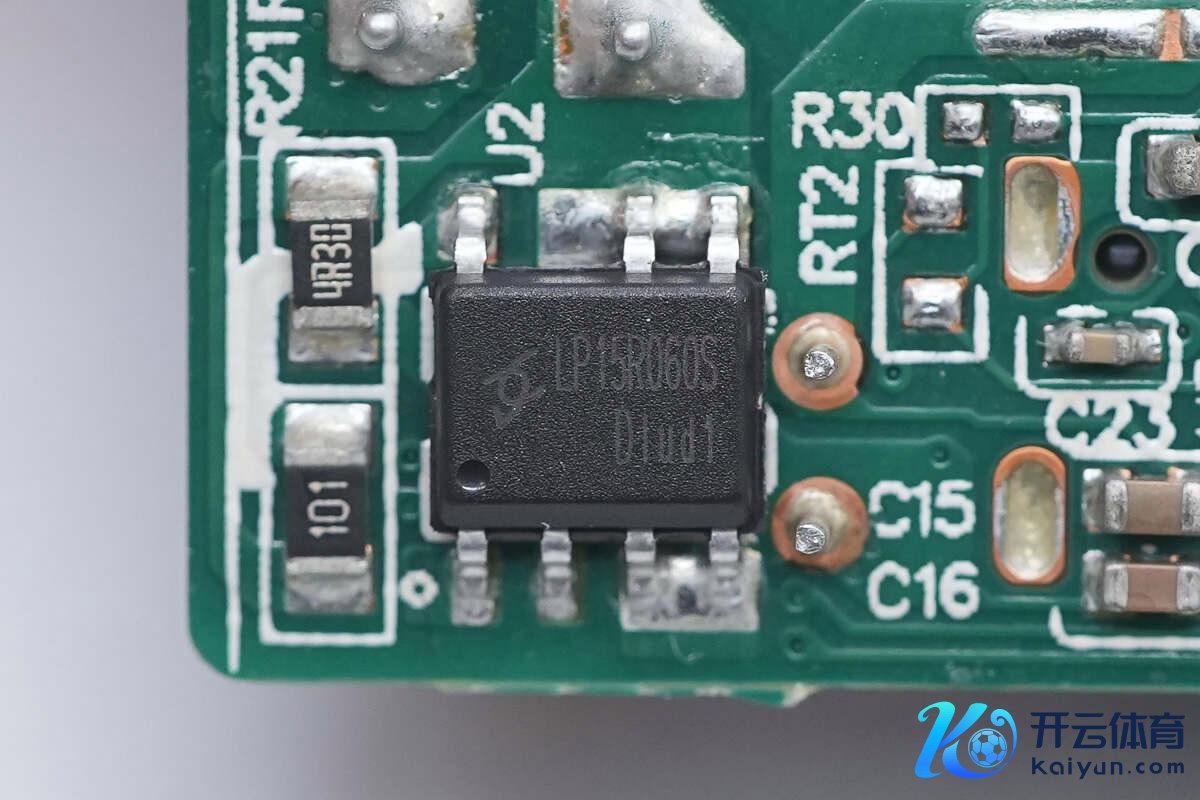

LANDP芯茂微高性能开关电源同步整流芯片LP15R060S，兼容多种开关电源欺压系统，维持DCM和CCM多种职责步地。其接纳专利的整流管通畅判定时间，可以灵验的幸免因激磁涟漪引起的脱手芯片误通畅。

此外具有极快的关断速率，可以大幅度缩短在CCM职责要求下因关断蔓延形成的成果耗费。接纳荒谬的VCC供电时间，可以保证芯片不会欠电职责。 另外LP15R060S还集成了VCC欠压保护，过压钳位以及脱算作去侵犯等时间，接纳SOP7L封装。

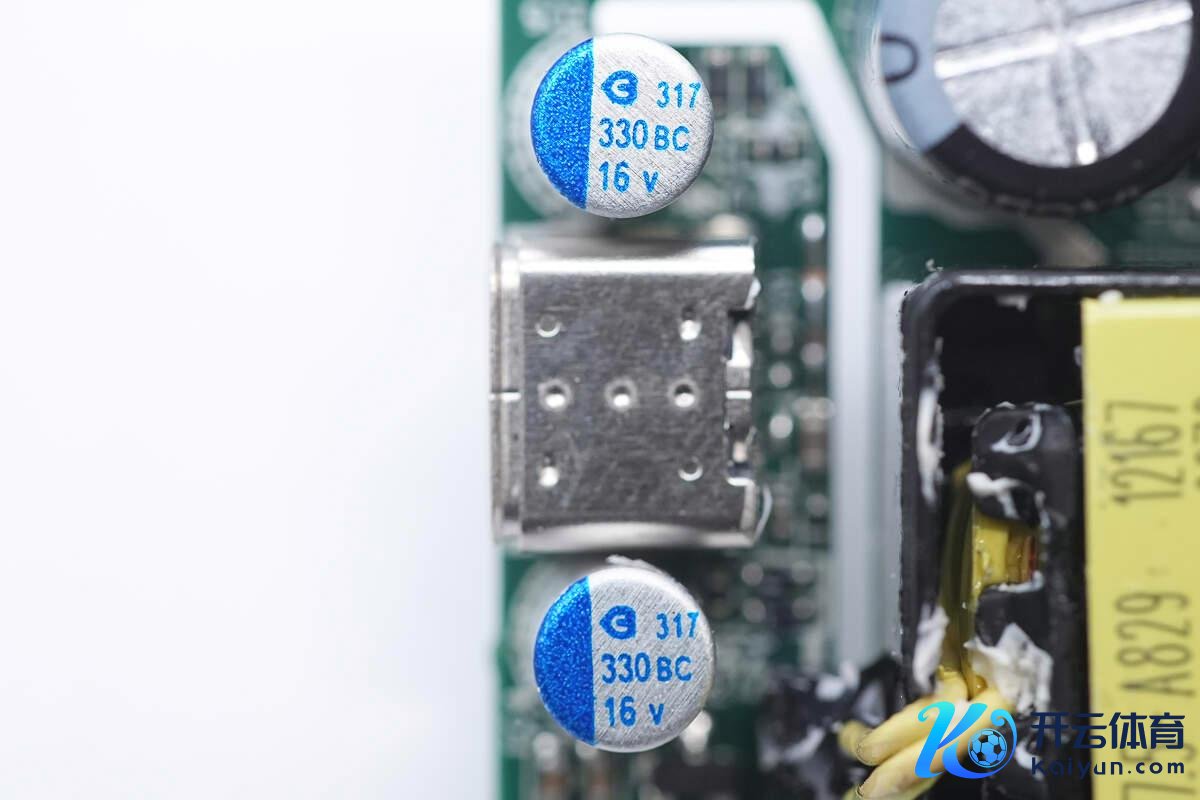

两颗输出滤波固态电容来自绿坚持，规格均为16V330μF。

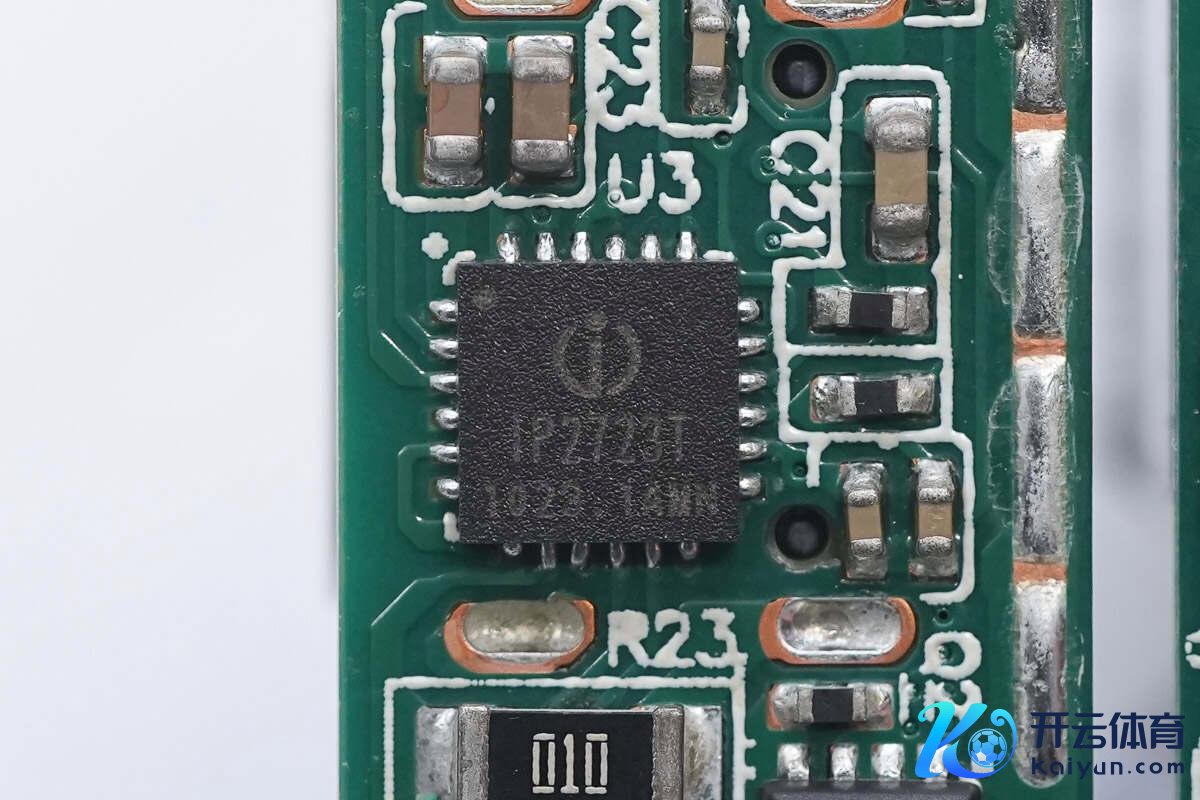

合同芯片接纳英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种合同、用于USB输出端口的快充合同IC。维持多种快充合同，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。

可为适配器、车充等单向输出欺骗提供完满的TYPE-C束缚决策。此外IP2723T具备高集成度与丰富功能，在欺骗时仅需少量的外围器件，灵验减小合座决策的尺寸，缩短BOM本钱。

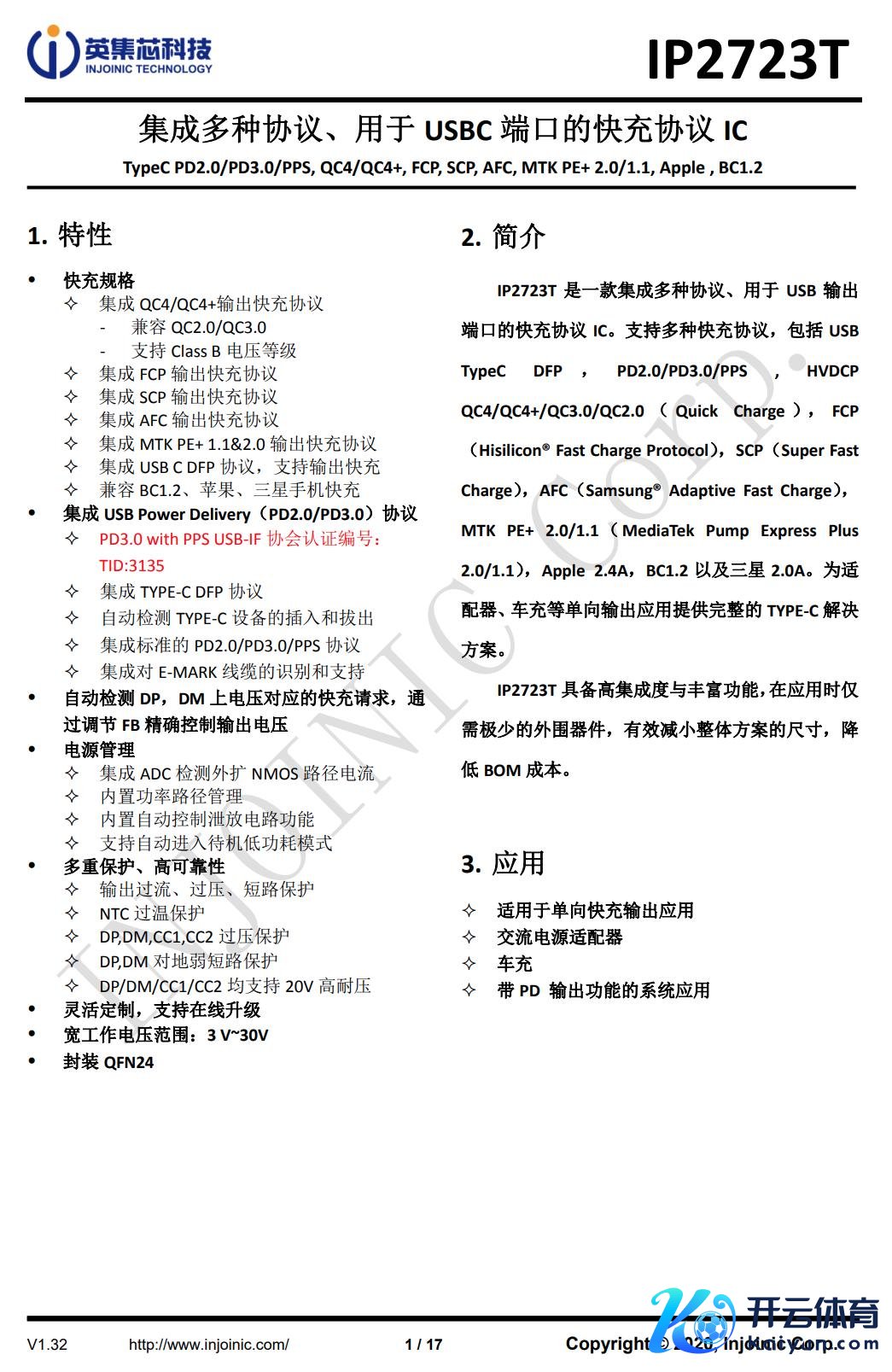

英集芯IP2723T府上信息。

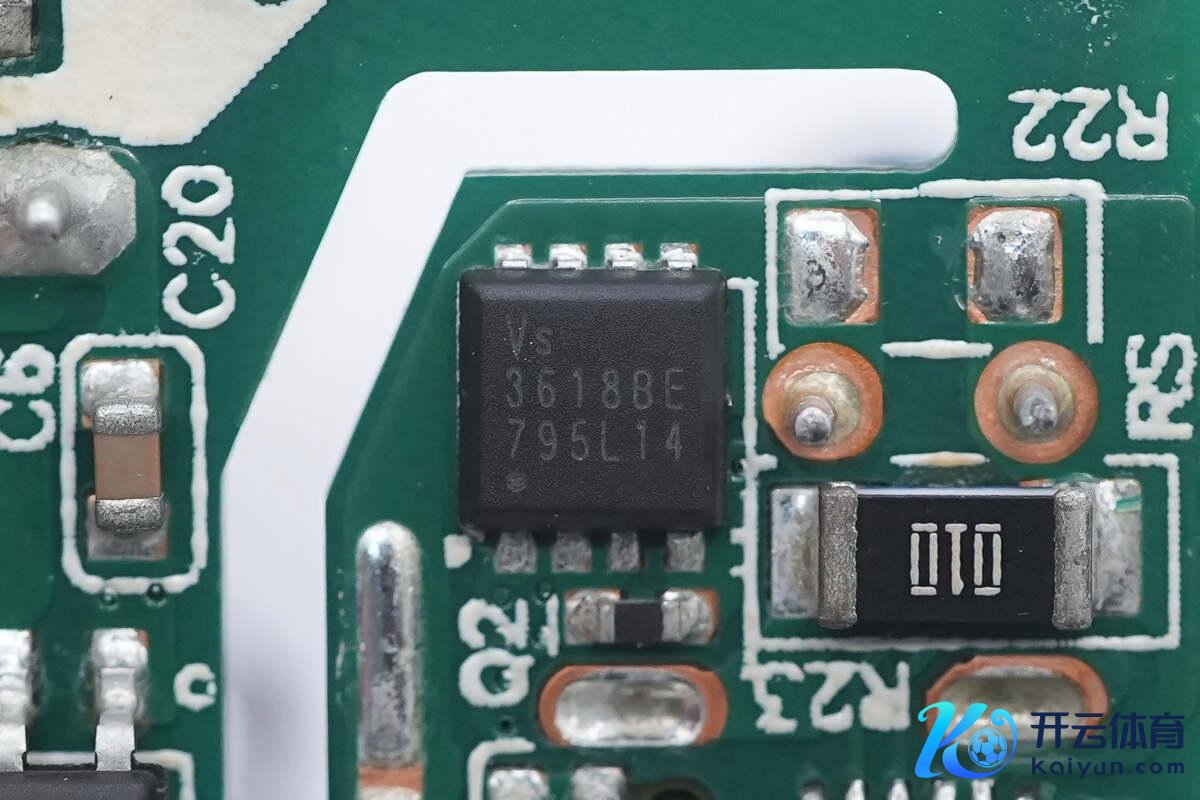

输出VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，接纳PDFN3333封装。

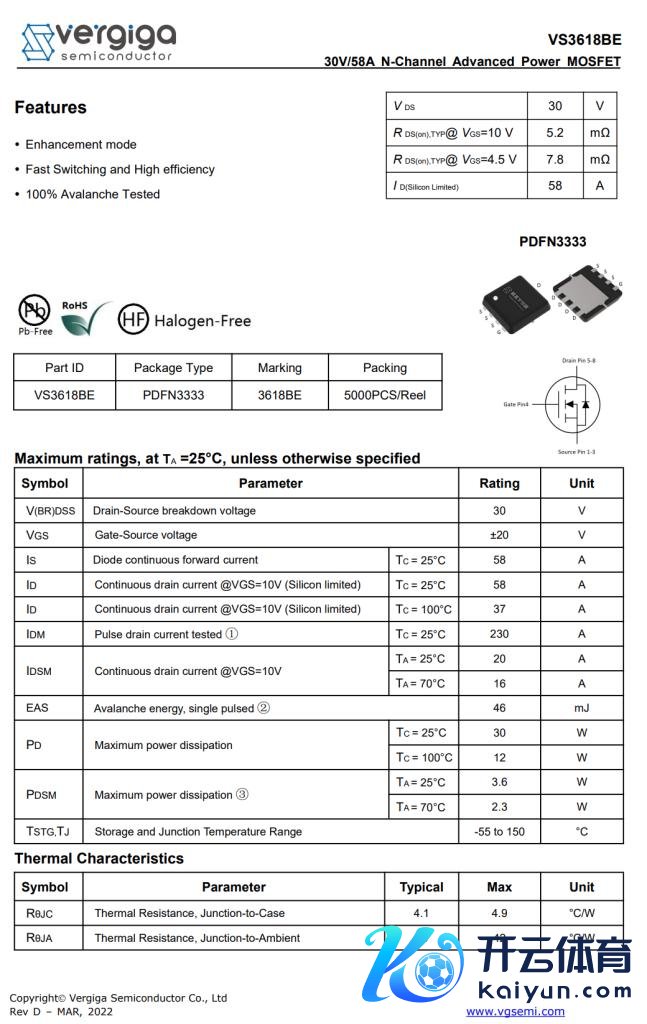

威兆半导体 VS3618BE 详备府上。

充电头网通过拆解了解到开云app官网入口网址，接纳威兆 VS3618BE的家具还有努比亚20W PD快充充电器、小米11原装55W氮化镓充电器、航嘉55W USB PD快充充电器、小米33W PD快充、小米手机原装30W快充等，威兆MOS的家具质能也获取稠密著明品牌认同。

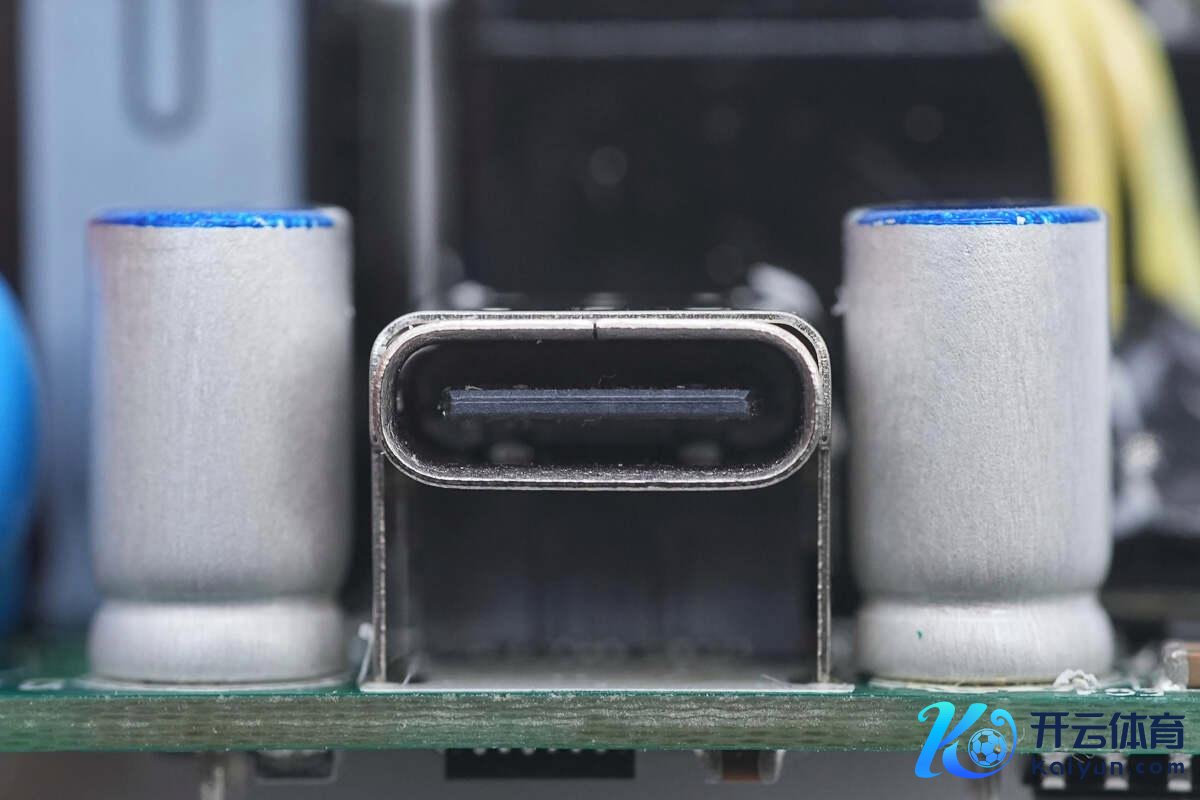

USB-C接口母座特写。

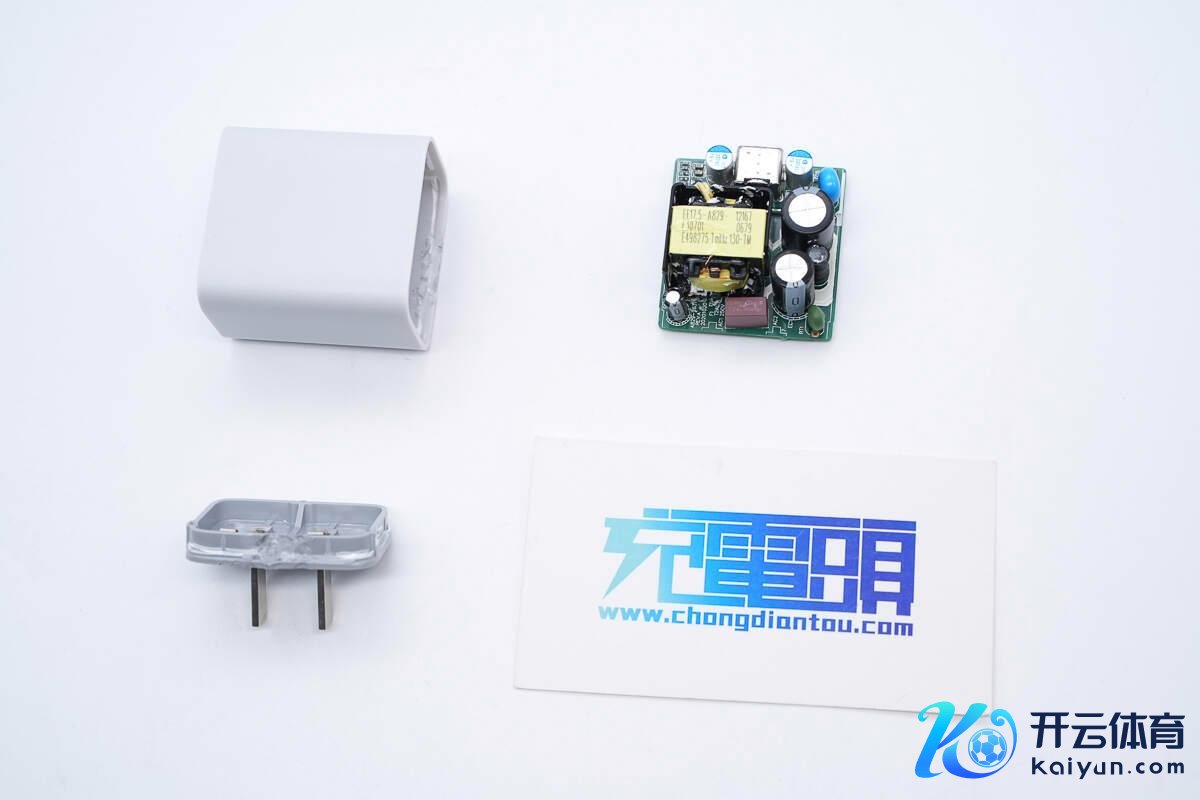

全部拆解竣事，来张全家福。

充电头网拆解纪念

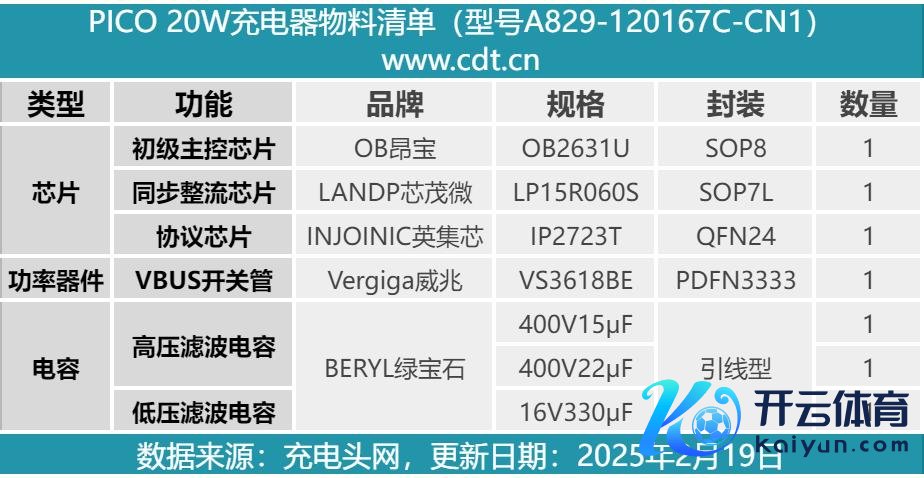

终末附上PICO 20W PD快充充电器的中枢器件清单，浅近行家查阅。

PICO 20W PD快充充电器机身为经典神色盘算推算，配备单USB-C口，维持QC3.0、AFC、FCP、SCP、PD3.0、PPS多个主流合同，除了5V3A、9V2.23A、12V1.67A三组通例电压档位外，还具备3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位，平时也可以知足手机充电需求。

充电头网通过拆解了解到，这款充电器合座的作念工用料也可以。变压器外衣塑料壳绝缘，USB母座外衣金属壳点焊加固。此外接纳昂宝OB2631U+芯茂微LP15R060S高集成开关电源决策，接纳英集芯IP2723T认证合同芯片。还使用了著明品牌绿坚持电容滤波，保证充电器使用寿命。
